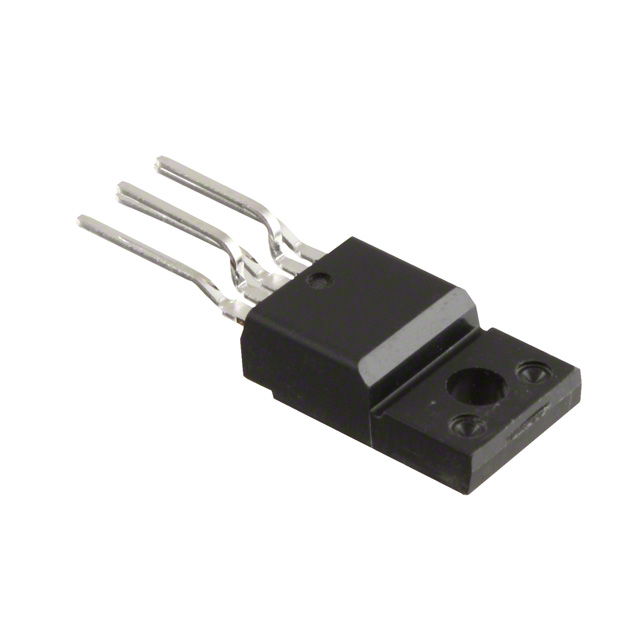

IRFI4020H-117P
MOSFET 2N-CH 200V 9.1A TO-220FP
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-220-3 Full Pack
- Seri / Aile Numarası
- IRFI4020H
IRFI4020H-117P Hakkında
IRFI4020H-117P, Infineon Technologies tarafından üretilen dual N-Channel MOSFET transistörüdür. 200V drain-source gerilim ve 9.1A sürekli drain akımı kapasitesi ile orta güç uygulamalarında kullanılır. TO-220-5 Full Pack paketinde sunulan bu bileşen, güç dönüştürme devreleri, motor kontrol uygulamaları, anahtarlama devreleri ve DC-DC konvertörlerde tercih edilir. 100mOhm on-state direnci ve 29nC gate charge değerleri ile verimli anahtarlama performansı sağlar. -55°C ile 150°C arasında çalışan bu transistör, endüstriyel ve ticari elektrik uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9.1A |
| Drain to Source Voltage (Vdss) | 200V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 29nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1240pF @ 25V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-5 Full Pack |
| Part Status | Obsolete |
| Power - Max | 21W |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 5.5A, 10V |
| Supplier Device Package | TO-220-5 Full-Pak |
| Vgs(th) (Max) @ Id | 4.9V @ 100µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
