Transistörler - FET, MOSFET - Diziler

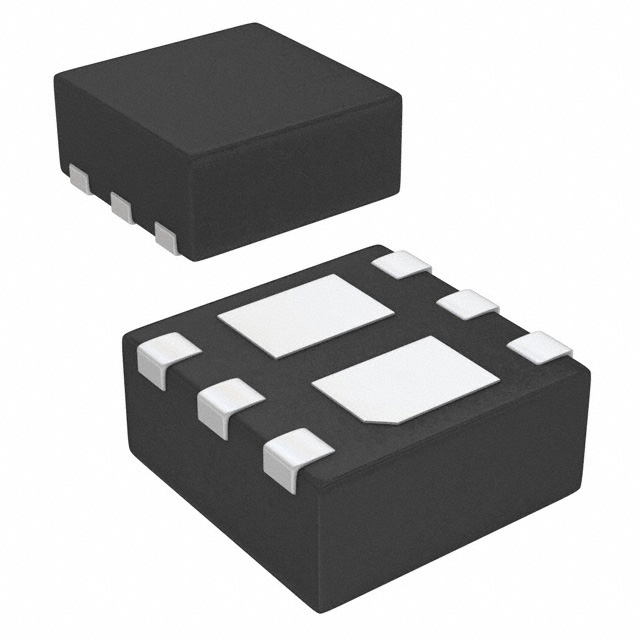

IRFHS9351TRPBF
MOSFET 2P-CH 30V 2.3A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-VQFN Exposed Pad
- Seri / Aile Numarası
- IRFHS9351
IRFHS9351TRPBF Hakkında
IRFHS9351TRPBF, Infineon Technologies tarafından üretilen dual P-Channel MOSFET transistör dizisidir. 30V drain-source gerilimi ve 2.3A sürekli dren akımı kapasitesine sahiptir. Logic level gate özelliğiyle düşük kapı gerilimi uygulamalarında kullanılabilir. 170mOhm RDS(on) değeri ile iyi iletkenlik sağlar. 6-VQFN (2x2mm) yüzeye monte paketinde sunulur ve -55°C ile +150°C arasında çalışabilir. Güç yönetimi uygulamalarında, anahtarlama devreleri, röleleme devreleri ve elektrik motor kontrolü gibi alanlarda yaygın olarak kullanılır. Surface mount teknolojisiyle modern PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.3A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3.7nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 160pF @ 25V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-VQFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1.4W |
| Rds On (Max) @ Id, Vgs | 170mOhm @ 3.1A, 10V |
| Supplier Device Package | 6-PQFN (2x2) |
| Vgs(th) (Max) @ Id | 2.4V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
