Transistörler - FET, MOSFET - Diziler

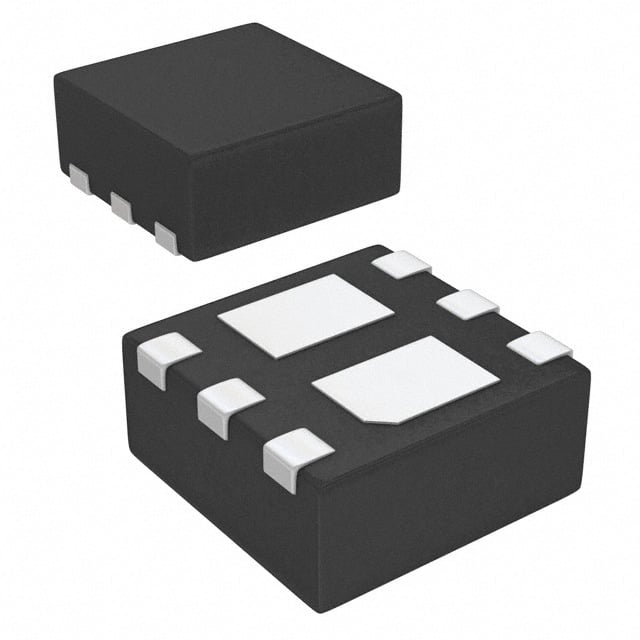

IRFHS9351TR2PBF
MOSFET 2P-CH 30V 2.3A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 6-PowerVDFN
- Seri / Aile Numarası
- IRFHS9351
IRFHS9351TR2PBF Hakkında
IRFHS9351TR2PBF, Infineon Technologies tarafından üretilen dual P-Channel MOSFET transistördür. 30V drain-source geriliminde 2.3A sürekli dren akımı ile çalışan bu bileşen, logic level gate kontrolü özelliğini içerir. 170mOhm On-resistance değeri ile anahtarlama uygulamalarında düşük güç kaybı sağlar. 6-PowerVDFN (PQFN) paketinde sunulan komponent, yüksek entegrasyon gerektiren DC-DC dönüştürücüler, güç yönetimi devreleri, analog anahtarlar ve mobil cihaz uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük gerilim kontrol sinyalleri ile çalışabilir. Maksimum 1.4W güç tüketimi ile kompakt tasarımlara uygun bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.3A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 3.7nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 160pF @ 25V |
| Mounting Type | Surface Mount |
| Package / Case | 6-PowerVDFN |
| Part Status | Obsolete |
| Power - Max | 1.4W |
| Rds On (Max) @ Id, Vgs | 170mOhm @ 3.1A, 10V |
| Supplier Device Package | 6-PQFN Dual (2x2) |
| Vgs(th) (Max) @ Id | 2.4V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
