Transistörler - FET, MOSFET - Diziler

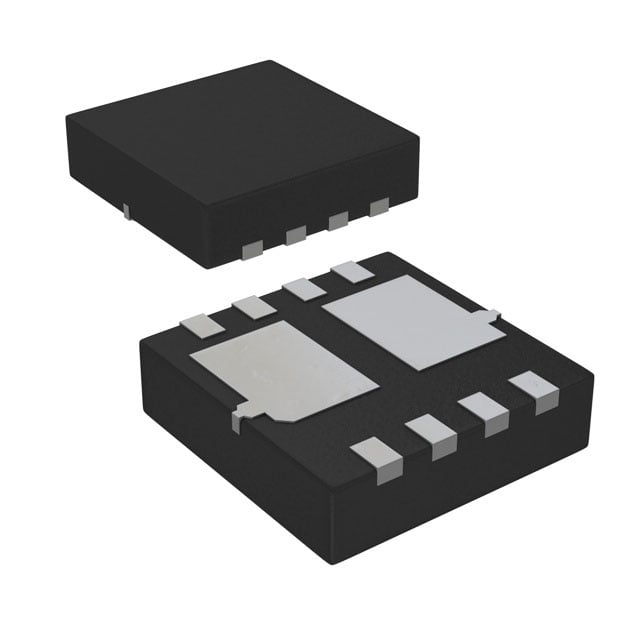

IRFHM792TR2PBF
MOSFET 2N-CH 100V 2.3A 8PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- IRFHM792
IRFHM792TR2PBF Hakkında
IRFHM792TR2PBF, Infineon Technologies tarafından üretilen dual N-Channel MOSFET transistörlü bir dizin bileşenidir. 100V drain-source gerilim ve 2.3A sürekli drenaj akımı kapasitesine sahiptir. 8-pin PowerVDFN paketinde sunulan bu bileşen, 195mOhm RDS(on) değeri ile düşük on-state direncine sahiptir. Gate charge 6.3nC olup, giriş kapasitansi 251pF'dir. Anahtarlama uygulamaları, güç yönetimi devrelerinde ve motor kontrolü sistemlerinde kullanılan bu transistör, kompakt tasarımı sayesinde yüksek yoğunluklu PCB tasarımlarına uygun hale getirilmiştir. Not: Bu ürün obsolete konumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.3A |
| Drain to Source Voltage (Vdss) | 100V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 6.3nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 251pF @ 25V |
| Mounting Type | Surface Mount |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power - Max | 2.3W |
| Rds On (Max) @ Id, Vgs | 195mOhm @ 2.9A, 10V |
| Supplier Device Package | 8-PQFN-Dual (3.3x3.3) |
| Vgs(th) (Max) @ Id | 4V @ 10µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
