Transistörler - FET, MOSFET - Diziler

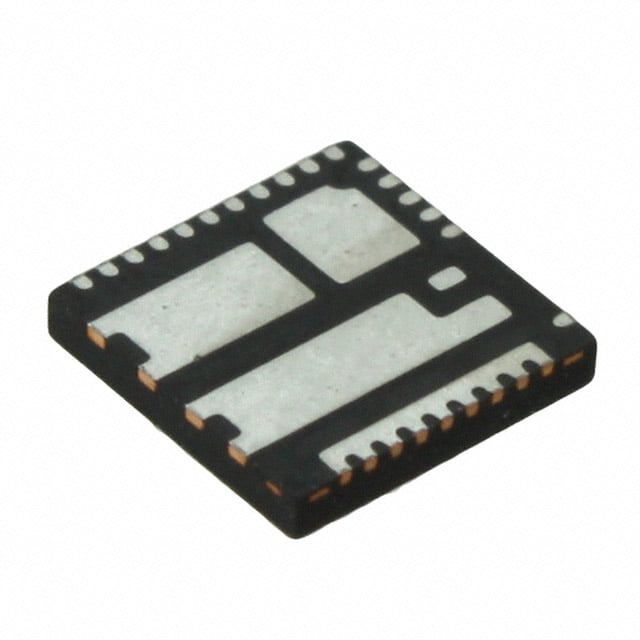

IRFHE4250DTRPBF
MOSFET 2N-CH 25V 86A/303A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 32-PowerVFQFN
- Seri / Aile Numarası
- IRFHE4250
IRFHE4250DTRPBF Hakkında
IRFHE4250DTRPBF, Infineon Technologies tarafından üretilen dual N-channel MOSFET transistörüdür. 25V drain-source voltaj ile 86A/303A sürekli dren akımı kapasitesine sahip logic level gate özelliğine sahiptir. 2.75mΩ maksimum Rds(On) değeri ile düşük kayıp uygulamalarında tercih edilir. 32-PQFN (6x6) surface mount paketinde sunulan bu bileşen, güç yönetimi, motor sürücüleri, LED kontrolü ve DC-DC dönüştürücü gibi yüksek akımlı anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında çalışabilmektedir. Bileşen üretim sonlandırılmış (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 86A, 303A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 20nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1735pF @ 13V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 32-PowerWFQFN |
| Part Status | Obsolete |
| Power - Max | 156W |
| Rds On (Max) @ Id, Vgs | 2.75mOhm @ 27A, 10V |
| Supplier Device Package | 32-PQFN (6x6) |
| Vgs(th) (Max) @ Id | 2.1V @ 35µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
