Transistörler - FET, MOSFET - Diziler

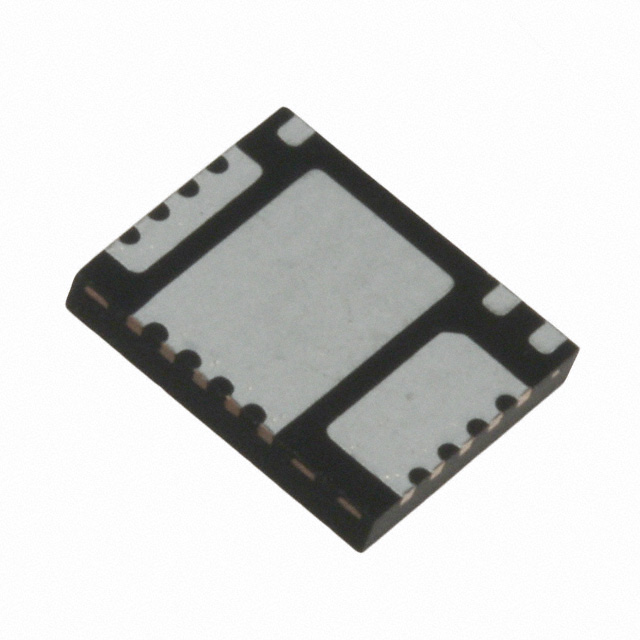

IRFH7911TRPBF
MOSFET 2N-CH 30V 13A/28A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- IRFH7911
IRFH7911TRPBF Hakkında
IRFH7911TRPBF, Infineon Technologies tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source voltajına ve 13A/28A sürekli drain akımına sahip bu bileşen, Logic Level Gate özelliği ile düşük voltajlı kontrol sinyalleriyle çalışabilir. 8.6mOhm on-resistance değeri ile verimli güç iletimini sağlar. PQFN (5x6) yüzey montaj paketinde sunulan IRFH7911, motor kontrolleri, power management uygulamaları, anahtarlama devreleri ve elektrik tasarımlarında kullanılır. -55°C ile 150°C arasında çalışabilen bu transistör, endüstriyel ve tüketici elektronikleri uygulamalarında tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13A, 28A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 12nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1060pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 18-PowerVQFN |
| Part Status | Not For New Designs |
| Power - Max | 2.4W, 3.4W |
| Rds On (Max) @ Id, Vgs | 8.6mOhm @ 12A, 10V |
| Supplier Device Package | PQFN (5x6) |
| Vgs(th) (Max) @ Id | 2.35V @ 25µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
