Transistörler - FET, MOSFET - Diziler

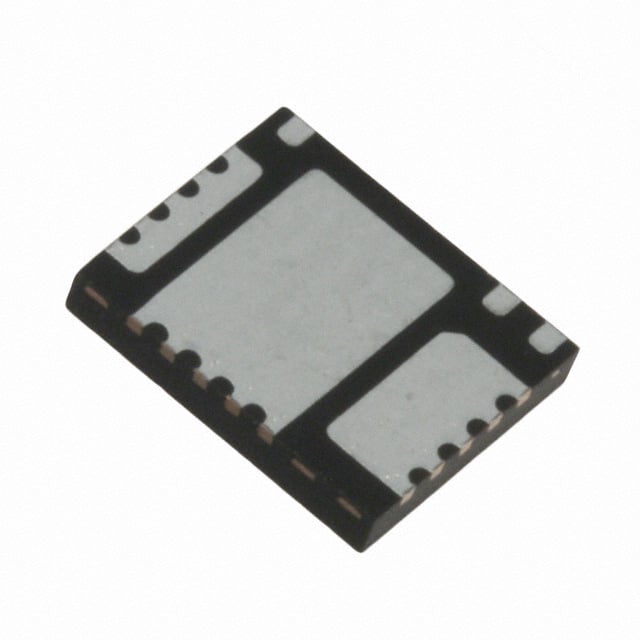

IRFH7911TR2PBF
MOSFET 2N-CH 30V 13A/28A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- IRFH7911
IRFH7911TR2PBF Hakkında
IRFH7911TR2PBF, Infineon Technologies tarafından üretilen dual N-Channel MOSFET transistördür. 30V drain-source voltaj derecesi ile 13A ve 28A sürekli drain akımı kapasitesine sahiptir. Logic level gate özelliği sayesinde düşük gate sürme gereksinimleri ile çalışabilir. 8.6mOhm Rds(On) değeri ile düşük iletim kaybı sağlar. 18-PowerVQFN PQFN (5x6) yüzey montajlı paket tipi kullanılır. Motor kontrol, LED sürücü devreleri, DC-DC konvertörleri ve güç yönetimi uygulamalarında kullanılan bir bileşendir. 2.4W ve 3.4W maksimum güç derecelendirmesi ile uygun uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13A, 28A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 12nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1060pF @ 15V |
| Mounting Type | Surface Mount |
| Package / Case | 18-PowerVQFN |
| Part Status | Obsolete |
| Power - Max | 2.4W, 3.4W |
| Rds On (Max) @ Id, Vgs | 8.6mOhm @ 12A, 10V |
| Supplier Device Package | PQFN (5x6) |
| Vgs(th) (Max) @ Id | 2.35V @ 25µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
