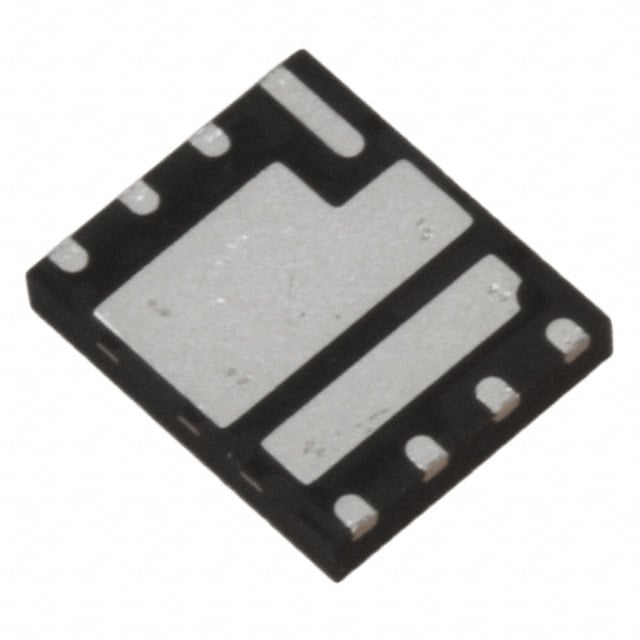

IRFH4257DTRPBF
MOSFET 2N-CH 25V 25A 24PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- IRFH4257
IRFH4257DTRPBF Hakkında
IRFH4257DTRPBF, Infineon Technologies tarafından üretilen dual N-Channel MOSFET transistördür. 25V drain-source gerilimi ve 25A sürekli drenaj akımı kapasitesiyle güç anahtarlama uygulamalarında kullanılır. Logic level gate özelliği ile düşük gerilim sinyal kaynakları tarafından kontrol edilebilir. 3.4mOhm düşük RDS(on) değeri ile enerji kaybını minimize eder. DC-DC konvertörler, motor kontrolü, LED sürücüleri ve güç dağıtım sistemlerinde yaygın olarak kullanılır. 24-pin PQFN paket formatında surface mount montajı için tasarlanmıştır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 15nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1321pF @ 13V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Obsolete |
| Power - Max | 25W, 28W |
| Rds On (Max) @ Id, Vgs | 3.4mOhm @ 25A, 10V |
| Supplier Device Package | Dual PQFN (5x4) |
| Vgs(th) (Max) @ Id | 2.1V @ 35µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
