Transistörler - FET, MOSFET - Diziler

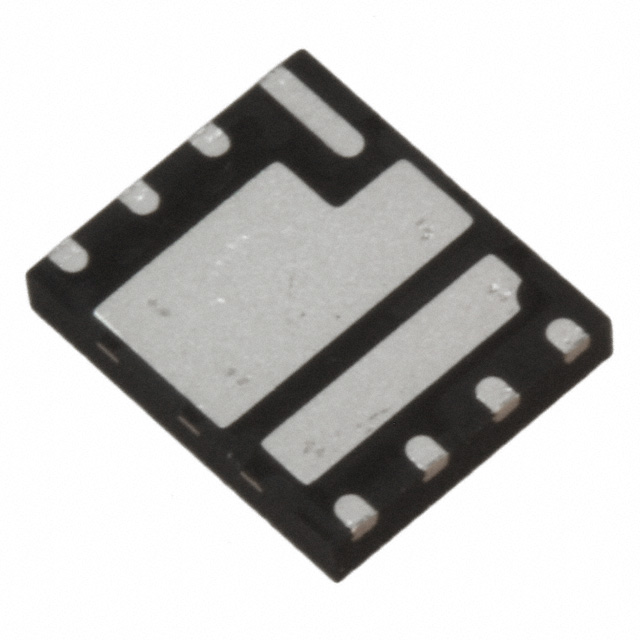

IRFH4253DTRPBF
MOSFET 2N-CH 25V 64A/145A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- IRFH4253
IRFH4253DTRPBF Hakkında
IRFH4253DTRPBF, Infineon Technologies tarafından üretilen dual N-channel MOSFET transistör dizisidir. 25V drain-source voltaj desteği ile 64A sürekli ve 145A pulse drain akımı sağlar. Logic level gate özelliği sayesinde düşük voltaj sürücü devrelerinde doğrudan kullanılabilir. 3.2mΩ maksimum RDS(on) değeri ile düşük ısı kaybı sunar. Surface mount PQFN 5x6 paketinde sunulan bileşen, motor kontrol, güç kaynağı uygulamaları, anahtarlama devreleri ve güç dönüştürme sistemlerinde yaygın olarak kullanılır. Çalışma sıcaklığı aralığı -55°C ile 150°C arasında değişir. Ürün yeni tasarımlarda kullanım için önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 64A, 145A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 15nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1314pF @ 13V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Not For New Designs |
| Power - Max | 31W, 50W |
| Rds On (Max) @ Id, Vgs | 3.2mOhm @ 30A, 10V |
| Supplier Device Package | PQFN (5x6) |
| Vgs(th) (Max) @ Id | 2.1V @ 35µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
