Transistörler - FET, MOSFET - Diziler

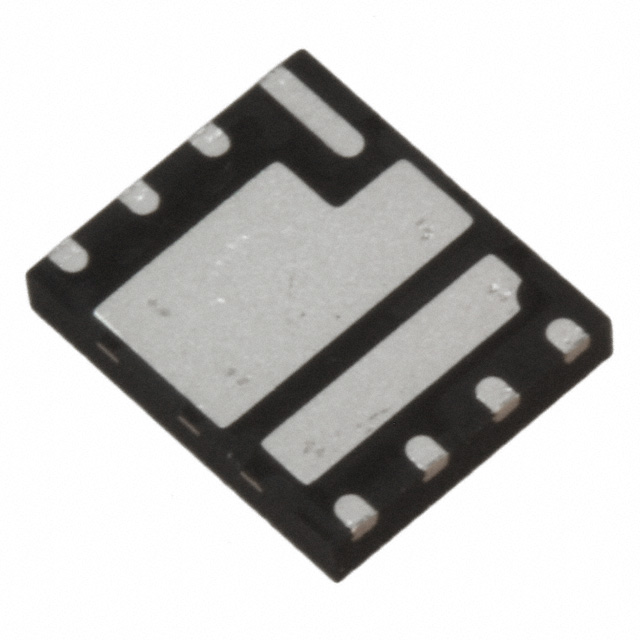

IRFH4251DTRPBF
MOSFET 2N-CH 25V 64A/188A PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 8-PowerVDFN
- Seri / Aile Numarası
- IRFH4251
IRFH4251DTRPBF Hakkında
IRFH4251DTRPBF, Infineon Technologies tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 25V drain-source geriliminde 64A sürekli ve 188A pik akım kapasitesine sahiptir. Logic Level Gate özelliğiyle 4.5V gate geriliminde çalışabilen bu transistör, düşük RDS(on) değeri (3.2mOhm @ 30A, 10V) nedeniyle güç anahtarlama uygulamalarında tercih edilir. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C), hızlı anahtarlama (15nC gate charge) ve Schottky diyot entegrasyonu sayesinde motor kontrol, batarya yönetimi, LED sürücüleri ve boost konvertör gibi uygulamalarda kullanılır. PQFN 8-pin Surface Mount paketinde sunulur. Not: Bu bileşen yeni tasarımlar için önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 64A, 188A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual), Schottky |
| Gate Charge (Qg) (Max) @ Vgs | 15nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1314pF @ 13V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Not For New Designs |
| Power - Max | 31W, 63W |
| Rds On (Max) @ Id, Vgs | 3.2mOhm @ 30A, 10V |
| Supplier Device Package | PG-TISON-8 |
| Vgs(th) (Max) @ Id | 2.1V @ 35µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
