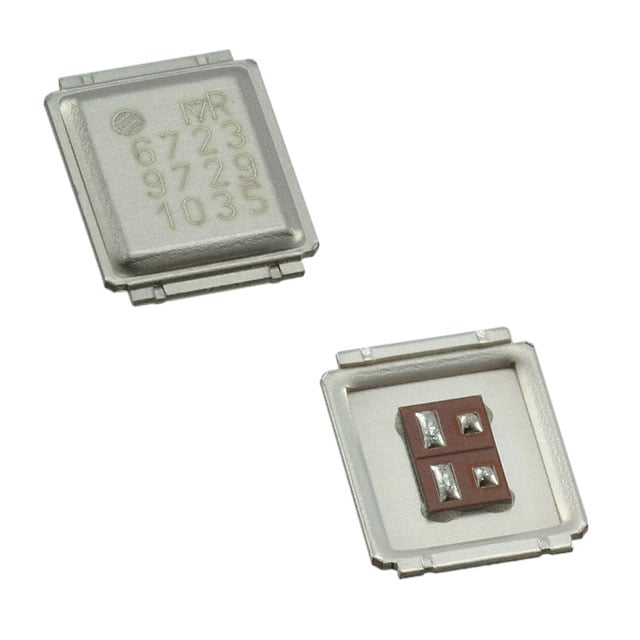

IRF6723M2DTRPBF
MOSFET 2N-CH 30V 15A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric MA
- Seri / Aile Numarası
- IRF6723
IRF6723M2DTRPBF Hakkında
IRF6723M2DTRPBF, Infineon Technologies tarafından üretilen çift N-kanallı MOSFET transistördür. DirectFET™ MA paketinde sunulan bu komponent, 30V drain-source voltajı ve 15A sürekli drain akımı ile güç yönetimi uygulamalarında kullanılır. Logic level gate özelliğine sahip olması, düşük gerilim kontrol sinyalleriyle güvenilir anahtarlama sağlar. 6.6mΩ RDS(on) değeri ile enerji kaybı minimize edilir. Güç kaynakları, DC-DC konvertörler, pil yönetim sistemleri ve indüstriyel kontrol devreleri gibi uygulamalarda tercih edilir. -55°C ile +175°C arası sıcaklık aralığında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 14nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1380pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric MA |
| Part Status | Obsolete |
| Power - Max | 2.7W |
| Rds On (Max) @ Id, Vgs | 6.6mOhm @ 15A, 10V |
| Supplier Device Package | DIRECTFET™ MA |
| Vgs(th) (Max) @ Id | 2.35V @ 25µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
