Transistörler - FET, MOSFET - Diziler

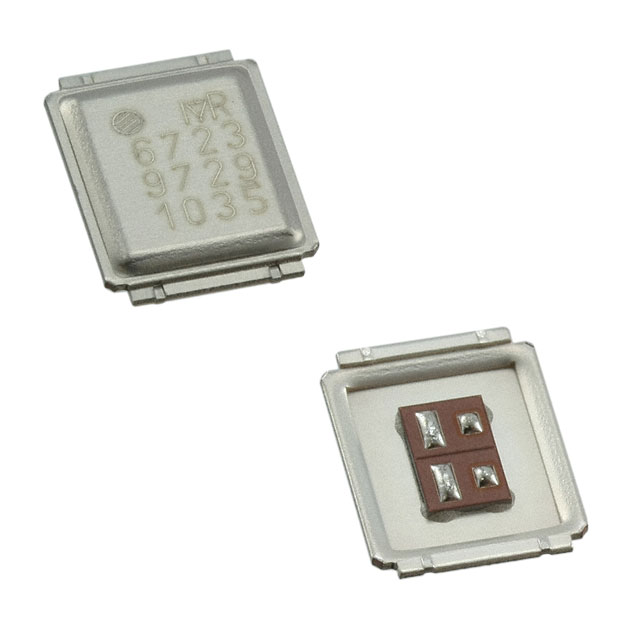

IRF6723M2DTR1P
MOSFET 2N-CH 30V 15A DIRECTFET
- Üretici
- Infineon Technologies
- Paket/Kılıf
- DirectFET™ Isometric MA
- Seri / Aile Numarası
- IRF6723M2
IRF6723M2DTR1P Hakkında
IRF6723M2DTR1P, Infineon Technologies tarafından üretilen dual N-channel MOSFET transistör dizisidir. 30V drain-source gerilimi ve 15A sürekli drain akımı özelliklerine sahip bu komponent, logic level gate sürücü uyumluluğu ile tasarlanmıştır. DirectFET™ MA paketinde sunulan cihaz, 6.6mΩ on-state direnci (@15A, 10V) ile düşük güç kaybı sağlar. 14nC gate charge ve 1380pF input kapasitansı ile hızlı anahtarlama performansı sunar. -55°C ile 175°C çalışma sıcaklık aralığında güvenilir çalışan bu komponent, güç yönetimi, DC-DC dönüştürücüler, motor sürücüleri ve anahtarlama uygulamalarında kullanılır. Surface mount montaj türü ile modern PCB tasarımlarına uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 14nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1380pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | DirectFET™ Isometric MA |
| Part Status | Obsolete |
| Power - Max | 2.7W |
| Rds On (Max) @ Id, Vgs | 6.6mOhm @ 15A, 10V |
| Supplier Device Package | DIRECTFET™ MA |
| Vgs(th) (Max) @ Id | 2.35V @ 25µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
