Transistörler - FET, MOSFET - Diziler

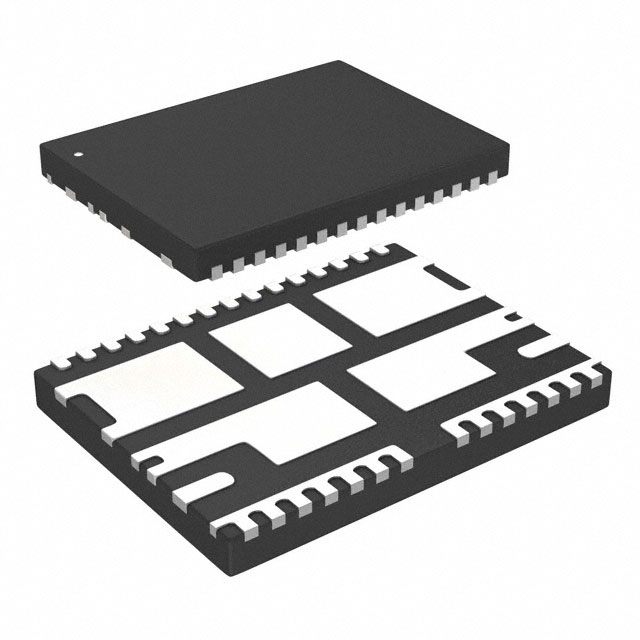

IRF3546MTRPBF
MOSFET 4N-CH 25V 16A/20A 41PQFN
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 41-PowerVFQFN
- Seri / Aile Numarası
- IRF3546
IRF3546MTRPBF Hakkında
IRF3546MTRPBF, Infineon Technologies tarafından üretilen 4 N-Channel MOSFET dizisidir. 25V drain-source gerilimi ve 16A/20A sürekli dren akımına sahiptir. Logic Level Gate özelliğiyle düşük sürücü geriliminde çalışabilir. Rds(on) değeri 3.9mΩ olup güç uygulamalarında ısıl kaybı minimize eder. 41-PowerVFQFN yüzey montaj paketinde sunulan bileşen, anahtarlama devreleri, motor kontrol, güç dönüştürme ve enerji yönetimi uygulamalarında kullanılır. -40°C ile +150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 16A (Tc), 20A (Tc) |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 4 N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 15nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1310pF @ 13V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | 41-PowerVFQFN |
| Part Status | Obsolete |
| Rds On (Max) @ Id, Vgs | 3.9mOhm @ 27A, 10V |
| Supplier Device Package | 41-PQFN (6x8) |
| Vgs(th) (Max) @ Id | 2.1V @ 35µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
