Transistörler - Bipolar (BJT) - Diziler

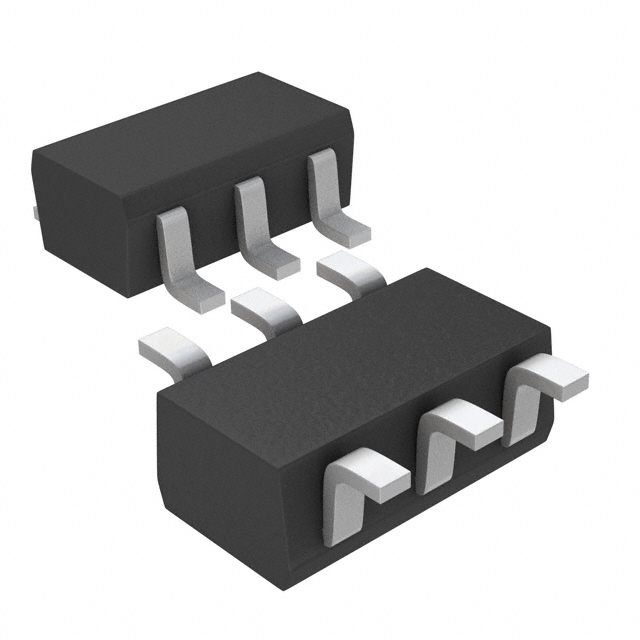

IMT18T110
TRANS 2PNP 12V 0.5A 6SMT
- Üretici
- ROHM Semiconductor
- Paket/Kılıf
- SC-74
- Seri / Aile Numarası
- IMT18T110
IMT18T110 Hakkında
IMT18T110, ROHM Semiconductor tarafından üretilen dual PNP bipolar transistör dizisidir. SC-74/SOT-457 SMT paketinde sunulan bu bileşen, maksimum 500mA kolektör akımı ve 12V kırılma gerilimi ile çalışır. 260MHz transition frequency'ye sahip transistör, 270 minimum DC current gain (hFE) değeri ile orta güç uygulamalarında kullanılabilir. 150°C maksimum çalışma sıcaklığında 300mW güç tüketimine sahiptir. Kolektör-emiter doyum gerilimi 250mV'tur. Endüstriyel elektronik devreleri, anahtarlama uygulamaları ve düşük-orta frekanslı sinyal işleme devrelerinde yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 500mA |
| Current - Collector Cutoff (Max) | 100nA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 270 @ 10mA, 2V |
| Frequency - Transition | 260MHz |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SC-74, SOT-457 |
| Part Status | Active |
| Power - Max | 300mW |
| Supplier Device Package | SMT6 |
| Transistor Type | 2 PNP (Dual) |
| Vce Saturation (Max) @ Ib, Ic | 250mV @ 10mA, 200mA |
| Voltage - Collector Emitter Breakdown (Max) | 12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
