IGBT Transistörler - Modüller

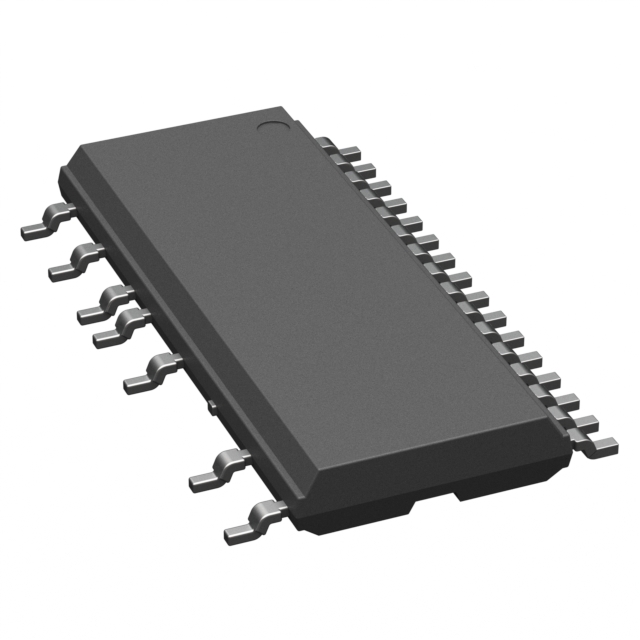

IM240M6Z1BALMA1
IGBT MODULE 600V 8.9W 23SOP
- Üretici
- Infineon Technologies
- Paket/Kılıf
- 4-SMD
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- IM240M6Z1BALMA1
IM240M6Z1BALMA1 Hakkında
Infineon Technologies tarafından üretilen IM240M6Z1BALMA1, üç fazlı inverter uygulamaları için tasarlanmış 600V IGBT modülüdür. Surface mount 23-PowerSMD pakette sunulan bu komponent, maksimum 8.9W güç yönetim kapasitesine sahiptir. Vce(on) değeri 15V gate voltajında ve 4A kolektör akımında 2.6V olarak belirlenmiştir. NTC thermistor entegrasyonu sayesinde sıcaklık kontrolü sağlar. -40°C ile +125°C arasında çalışan modül, 40µA maksimum kolektör cutoff akımı ile düşük sızıntı özelliği gösterir. Motor kontrol, UPS sistemleri ve endüstriyel inverter devrelerinde kullanılmaya uygundur. Not For New Designs statüsünde olması nedeniyle, yeni tasarımlarda alternatif komponentlerin değerlendirilmesi önerilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Phase Inverter |
| Current - Collector Cutoff (Max) | 40 µA |
| Input | Standard |
| Mounting Type | Surface Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 125°C |
| Package / Case | 23-PowerSMD Module, Gull Wing |
| Part Status | Not For New Designs |
| Power - Max | 8.9 W |
| Supplier Device Package | 23-SOP |
| Vce(on) (Max) @ Vge, Ic | 2.6V @ 15V, 4A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
