Transistörler - IGBT - Tekil

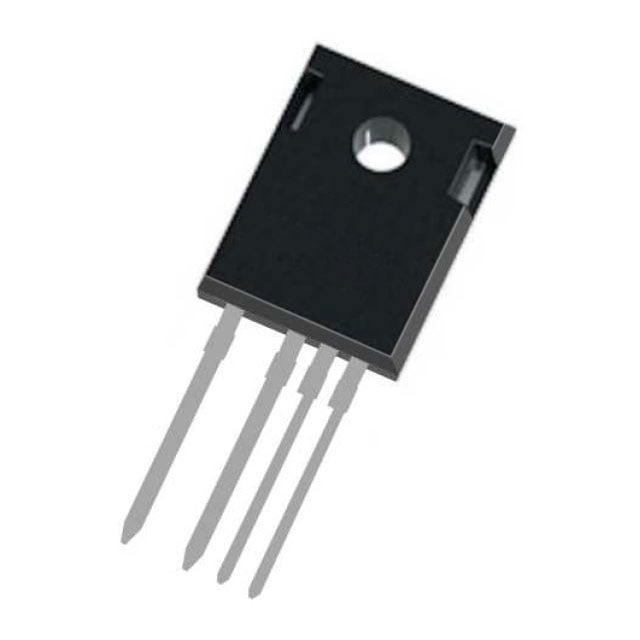

IKZA75N65RH5XKSA1
INDUSTRY 14
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKZA75N65RH5XKSA1
IKZA75N65RH5XKSA1 Hakkında
Infineon Technologies tarafından üretilen IKZA75N65RH5XKSA1, 650V Trench Field Stop tipi IGBT transistördür. 80A sürekli ve 300A darbe akımı kapasitesi ile güç elektronik uygulamalarında kullanılır. TO-247-4 paket tipi ile Through Hole montajına uygundur. 2.1V'luk düşük Vce(on) değeri ve 310µJ on / 300µJ off switching energy karakteristiği ile enerji verimliliği sağlar. -40°C ile 175°C arasında çalışabilen bu bileşen, inverter, motor sürücüler ve anahtarlama güç kaynakları gibi uygulamalarda tercih edilir. 395W maksimum güç derecesi ile endüstriyel seviye uygulamalara uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 168 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 395 W |
| Supplier Device Package | PG-TO247-4-3 |
| Switching Energy | 310µJ (on), 300µJ (off) |
| Td (on/off) @ 25°C | 25ns/180ns |
| Test Condition | 400V, 37.5A, 9Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
