Transistörler - IGBT - Tekil

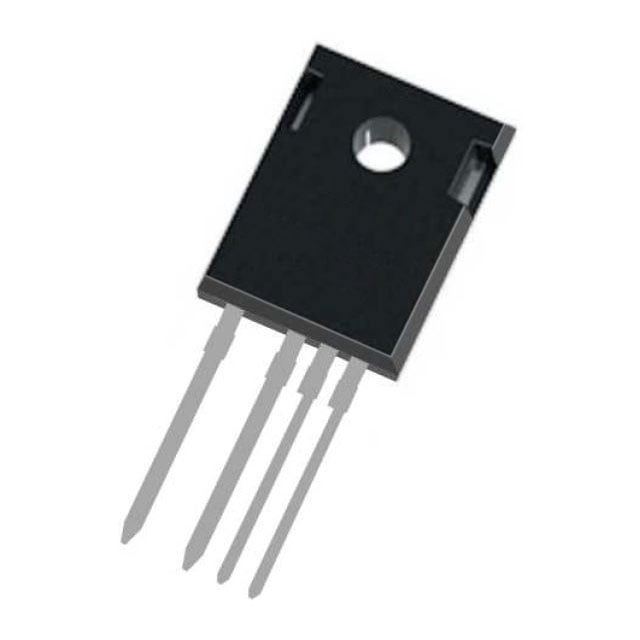

IKZA50N65SS5XKSA1
INDUSTRY 14
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKZA50N65SS5XKSA1
IKZA50N65SS5XKSA1 Hakkında
IKZA50N65SS5XKSA1, Infineon Technologies tarafından üretilen 650V Trench Field Stop IGBT transistörüdür. 80A maksimum kolektör akımı ve 200A atımlı akım yeteneğine sahiptir. 1.7V düşük açık kolektör-emitör gerilimi ve 110nC gate yükü ile verimli anahtarlama sağlar. 400V/50A test koşullarında 19ns açılış ve 140ns kapanış gecikmesiyle hızlı komütasyon gerçekleştirir. Maksimum 274W güç dağıtımı kapasitesiyle gücü modüle edilebilir uygulamalar için tasarlanmıştır. TO-247-4 paket tipi endüstriyel uygulamalar, motor kontrol, kaynak makineleri ve şebeke dönüştürücülerinde kullanıma uygundur. -40°C ile 175°C çalışma sıcaklık aralığında güvenilir performans sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 200 A |
| Gate Charge | 110 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 274 W |
| Supplier Device Package | PG-TO247-4-3 |
| Switching Energy | 230µJ (on), 520µJ (off) |
| Td (on/off) @ 25°C | 19ns/140ns |
| Test Condition | 400V, 50A, 9Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
