Transistörler - IGBT - Tekil

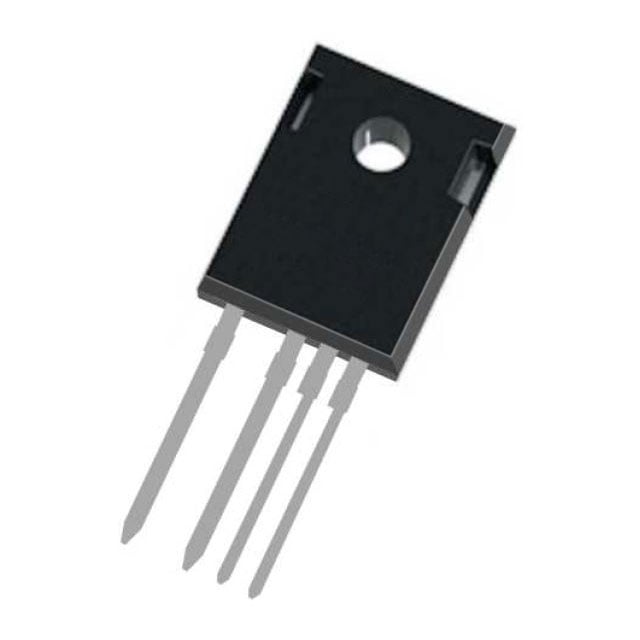

IKZA50N65RH5XKSA1
INDUSTRY 14
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKZA50N65RH5XKSA1
IKZA50N65RH5XKSA1 Hakkında
Infineon Technologies tarafından üretilen IKZA50N65RH5XKSA1, 650V Trench Field Stop IGBT transistörüdür. 80A maksimum collector akımı ve 200A pulse akımı kapasitesi ile yüksek güç anahtarlama uygulamalarında kullanılır. 305W maksimum güç harcaması, 21ns açılış ve 180ns kapanış gecikme süreleri ile hızlı anahtarlama performansı sağlar. TO-247-4 paketinde sunulan bu bileşen, endüstriyel sürücü devreleri, güç kaynakları, AC/DC dönüştürücüler ve motor kontrol sistemlerinde yaygın olarak uygulanmaktadır. -40°C ile 175°C arasında güvenilir çalışma sınırları belirlenir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 200 A |
| Gate Charge | 120 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 305 W |
| Supplier Device Package | PG-TO247-4-3 |
| Switching Energy | 200µJ (on), 180µJ (off) |
| Td (on/off) @ 25°C | 21ns/180ns |
| Test Condition | 400V, 25A, 12Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
