Transistörler - IGBT - Tekil

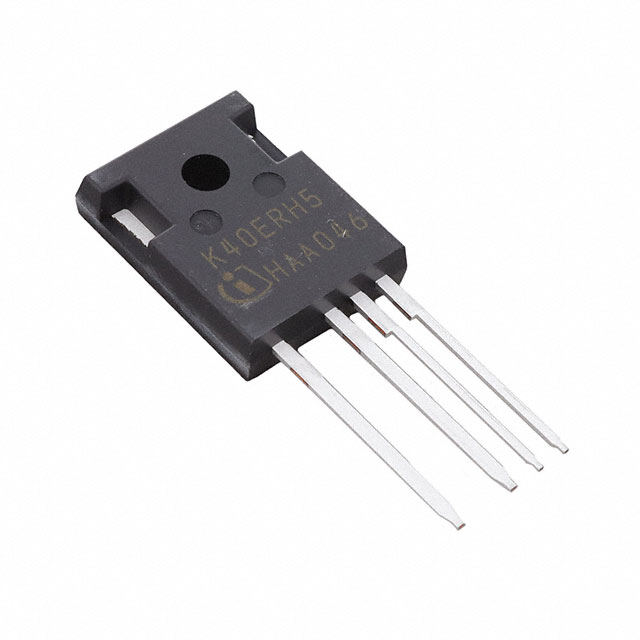

IKZA40N65RH5XKSA1
INDUSTRY 14
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKZA40N65RH5XKSA1
IKZA40N65RH5XKSA1 Hakkında
Infineon Technologies IKZA40N65RH5XKSA1, Trench Field Stop IGBT teknolojisine dayalı yüksek voltaj transistörüdür. 650V collector-emitter breakdown voltajı ve 74A maksimum collector akımı ile güç elektroniği uygulamalarında kullanılır. TO-247-4 paketinde sunulan bu bileşen, endüstriyel motor kontrol, güç kaynakları, inverter ve switching power supply devreleri gibi uygulamalarda tercih edilir. 250W maksimum güç kapasitesine sahip olan IGBT, -40°C ile 175°C arasında çalışma sıcaklığında güvenilir performans sağlar. Standard input tipi ve 95nC gate charge değeri ile hızlı switching özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 74 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 95 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | PG-TO247-4-3 |
| Switching Energy | 140µJ (on), 120µJ (off) |
| Td (on/off) @ 25°C | 17ns/165ns |
| Test Condition | 400V, 20A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
