Transistörler - IGBT - Tekil

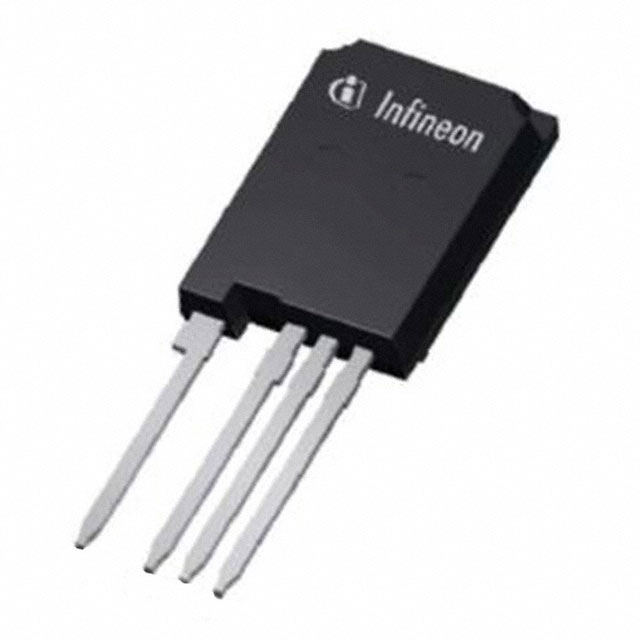

IKY75N120CS6XKSA1
IGBT TRENCH 1200V 150A TO247-4
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKY75N120CS6XKSA1
IKY75N120CS6XKSA1 Hakkında
IKY75N120CS6XKSA1, Rochester Electronics tarafından üretilen 1200V/150A rated Trench Field Stop IGBT transistörüdür. TO-247-4 paketinde sunulan bu bileşen, yüksek gerilim uygulamalarında anahtarlama elemanı olarak kullanılır. 880W maksimum güç kapasitesi ile endüstriyel konvertörler, inverterler, motor kontrol devrelerinde ve güç kaynağı uygulamalarında yer alır. 150A sürekli kolektör akımı ve 300A pulsa dayanıklılığı ile güç elektronikleri sistemlerinde anahtarlama işlemlerini gerçekleştirir. -40°C ile 175°C çalışma sıcaklık aralığında kararlı performans gösterir. Gate charge değeri 530nC ve düşük reverse recovery time (205ns) ile hızlı komütasyon sağlar. Vce(on) değeri 2.15V olup enerji kaybı minimumda tutulur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 530 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 880 W |
| Reverse Recovery Time (trr) | 205 ns |
| Supplier Device Package | PG-TO247-4-2 |
| Switching Energy | 2.2mJ (on), 2.95mJ (off) |
| Td (on/off) @ 25°C | 32ns/300ns |
| Test Condition | 600V, 75A, 4Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
