Transistörler - IGBT - Tekil

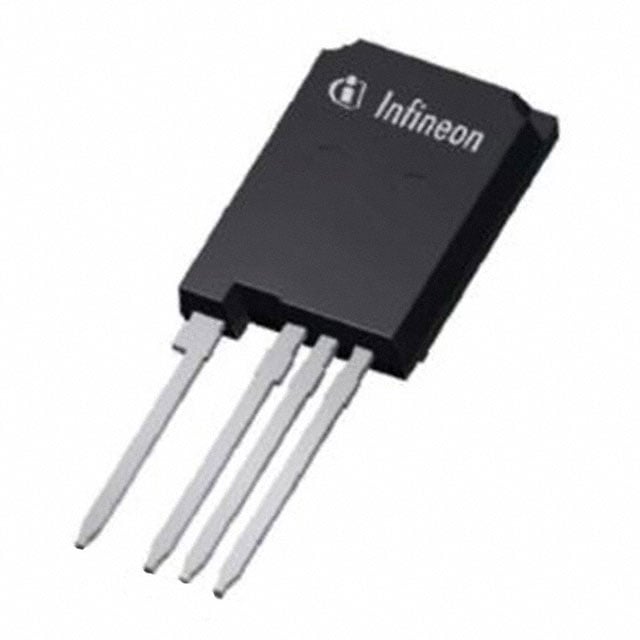

IKY40N120CS6XKSA1
IGBT TRENCH/FS 1200V 80A TO247
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKY40N120CS6XKSA1
IKY40N120CS6XKSA1 Hakkında
Infineon Technologies tarafından üretilen IKY40N120CS6XKSA1, Trench Field Stop teknolojisine dayanan yüksek gerilim IGBT transistörüdür. 1200V kollektör-emiter breakdown voltajı ve maksimum 80A sürekli akımı ile DC-DC dönüştürücüleri, inverter devreleri, kaynak makineleri ve endüstriyel güç elektronik uygulamalarında kullanılır. 285nC gate charge ve 27ns on-delay süresi ile hızlı anahtarlama özellikleri sunar. TO-247-4 paketinde sunulan bileşen, -40°C ile 175°C arasında çalışabilir ve maksimum 500W güç yönetebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 285 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 500 W |
| Reverse Recovery Time (trr) | 255 ns |
| Supplier Device Package | PG-TO247-4-2 |
| Switching Energy | 1.45mJ (on), 1.55mJ (off) |
| Td (on/off) @ 25°C | 27ns/315ns |
| Test Condition | 600V, 40A, 9Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
