Transistörler - IGBT - Tekil

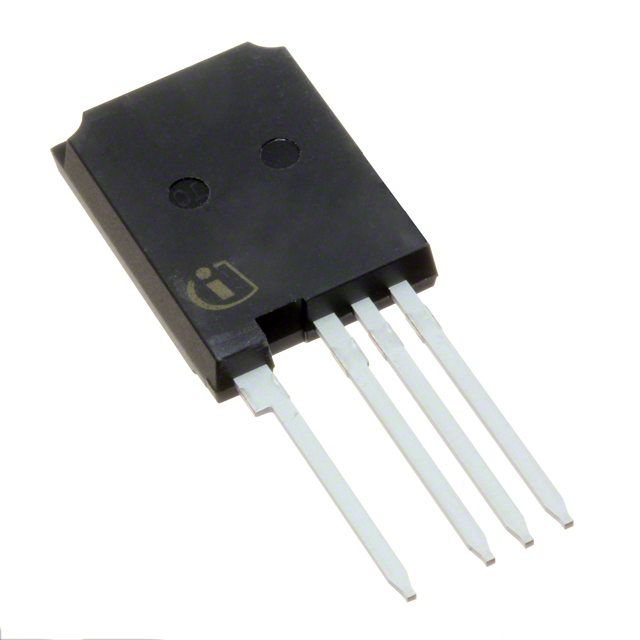

IKY40N120CH3XKSA1
IGBT 1200V 80A TO247-4
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKY40N120CH3
IKY40N120CH3XKSA1 Hakkında
IKY40N120CH3XKSA1, Rochester Electronics tarafından üretilen 1200V/80A IGBT (Insulated Gate Bipolar Transistor) transistörüdür. TO-247-4 paketi içinde sunulan bu bileşen, yüksek voltajlı güç anahtarlama uygulamalarında kullanılır. Maksimum 500W güç tüketimi ile endüstriyel invertör, kaynak makinaları, UPS sistemleri ve motor kontrol devreleri gibi uygulamalarda tercih edilir. 190nC gate charge ve 350ns reverse recovery time özellikleri ile hızlı anahtarlama performansı sağlar. -40°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir operasyon sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 190 nC |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power - Max | 500 W |
| Reverse Recovery Time (trr) | 350 ns |
| Supplier Device Package | PG-TO247-4 |
| Switching Energy | 2.18mJ (on), 1.3mJ (off) |
| Td (on/off) @ 25°C | 30ns/280ns |
| Test Condition | 600V, 40A, 12Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.35V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
