Transistörler - IGBT - Tekil

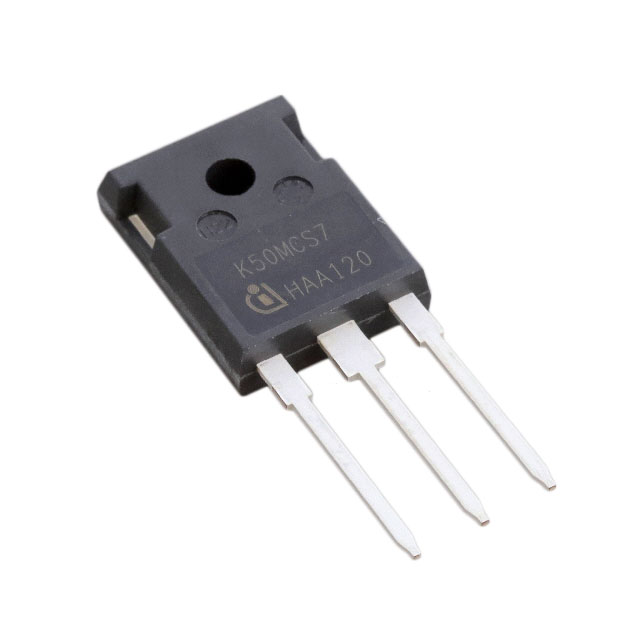

IKW50N120CS7XKSA1
INDUSTRY 14 PG-TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKW50N120CS7XKSA1
IKW50N120CS7XKSA1 Hakkında
IKW50N120CS7XKSA1, Infineon Technologies tarafından üretilen yüksek voltajlı Trench Field Stop IGBT transistörüdür. 1200V yalıtkan voltajı ve 82A sürekli kolektör akımı ile güç dönüştürme uygulamalarında kullanılır. 150A darbe akımı kapasitesine sahip olan bu bileşen, anahtarlama hızı ve enerji verimliliğinin kritik olduğu sistemlerde tercih edilir. TO-247-3 paket tipinde sunulan transistör, endüstriyel sürücüler, kaynak makineleri, UPS sistemleri, fotovoltaik inverterleri ve motor kontrol uygulamalarında yaygın olarak kullanılmaktadır. -40°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar. Düşük anahtarlama kaybı (Eon: 2.8mJ, Eoff: 2.2mJ) sayesinde enerji tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 82 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 290 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 428 W |
| Reverse Recovery Time (trr) | 165 ns |
| Supplier Device Package | PG-TO247-3 |
| Switching Energy | 2.8mJ (on), 2.2mJ (off) |
| Td (on/off) @ 25°C | 29ns/170ns |
| Test Condition | 600V, 50A, 2.3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
