Transistörler - IGBT - Tekil

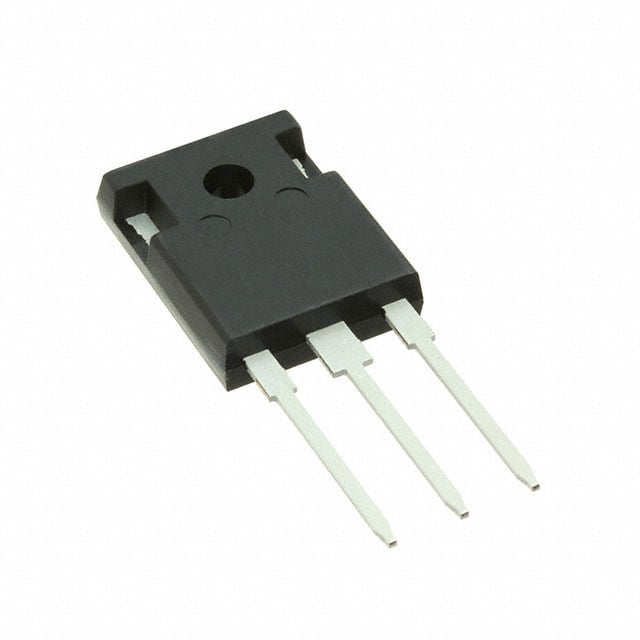

IKW40T120FKSA1
IGBT 1200V 75A 270W TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKW40T120
IKW40T120FKSA1 Hakkında
IKW40T120FKSA1, Infineon Technologies tarafından üretilen 1200V/75A kapasiteli NPT Trench Field Stop tipi IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, yüksek voltaj ve akım uygulamalarında anahtarlama elemanı olarak kullanılır. 270W maksimum güç seviyelesinde çalışabilen transistör, endüstriyel motor kontrol, güç kaynakları, kaynak cihazları ve enerji dönüştürücü sistemlerinde yaygın olarak uygulanır. 2.3V VCE(on) değeri ile düşük iletim kaybı sağlar ve 48ns/480ns turn-on/turn-off zamanları hızlı anahtarlama performansı sunar. -40°C ile +150°C arasında çalışma sıcaklık aralığında güvenilir operasyon yapabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Pulsed (Icm) | 105 A |
| Gate Charge | 203 nC |
| IGBT Type | NPT, Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 270 W |
| Reverse Recovery Time (trr) | 240 ns |
| Supplier Device Package | PG-TO247-3-1 |
| Switching Energy | 6.5mJ |
| Td (on/off) @ 25°C | 48ns/480ns |
| Test Condition | 600V, 40A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
