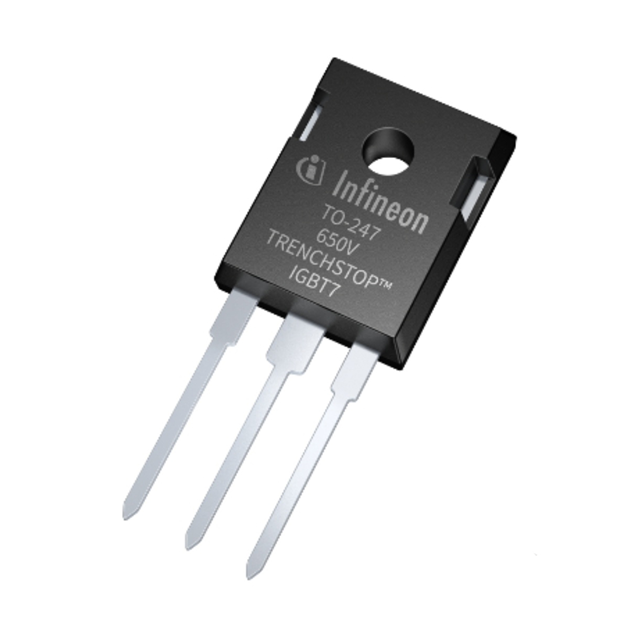

IKW40N65ET7XKSA1
IKW40N65ET7XKSA1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKW40N65ET7
IKW40N65ET7XKSA1 Hakkında
Infineon Technologies tarafından üretilen IKW40N65ET7XKSA1, 650V Trench Field Stop IGBT transistörüdür. TO-247-3 paket tipinde sunulan bu bileşen, maksimum 76A sürekli ve 120A darbe kollektör akımı kapasitesine sahiptir. 40A/400V test koşullarında 1.65V Vce(on) değeri ile düşük konduktif kayıplara sahiptir. Hızlı anahtarlama özellikleri (20ns turn-on, 310ns turn-off) ve 85ns ters kurtarma süresi, yüksek frekans uygulamalarında verimliliği artırır. -40°C ile +175°C arasında çalışabilen bu IGBT, anahtarlamalı güç kaynakları, motor kontrol, enerji dönüştürme ve endüstriyel sürücü uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 76 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 235 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 230.8 W |
| Reverse Recovery Time (trr) | 85 ns |
| Supplier Device Package | PG-TO247-3 |
| Switching Energy | 1.05mJ (on), 590µJ (off) |
| Td (on/off) @ 25°C | 20ns/310ns |
| Test Condition | 400V, 40A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.65V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
