Transistörler - IGBT - Tekil

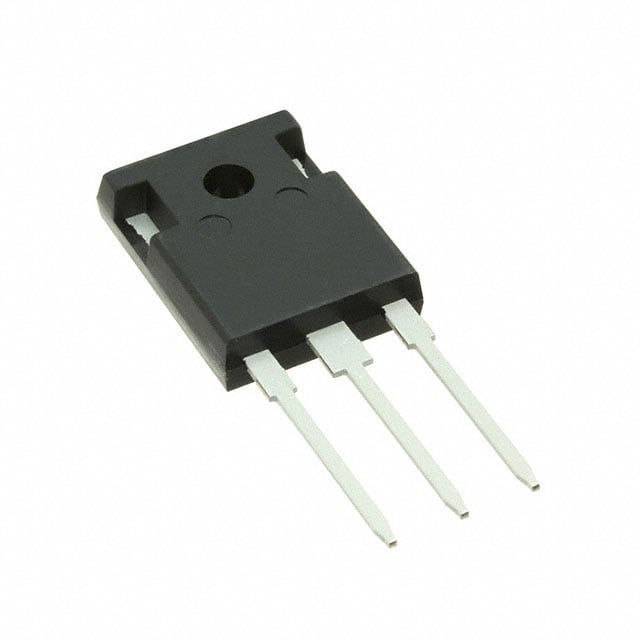

IKW40N120H3FKSA1
IGBT 1200V 80A 483W TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKW40N120H3
IKW40N120H3FKSA1 Hakkında
Infineon Technologies tarafından üretilen IKW40N120H3FKSA1, 1200V/80A kapasitesi ile yüksek voltaj uygulamalarında kullanılan Trench Field Stop tipi IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, maksimum 483W güç yönetiminde çalışabilir. 185 nC gate charge ve 355 ns reverse recovery time özellikleri ile hızlı anahtarlama işlemleri gerçekleştirme kapasitesine sahiptir. Vce(on) değeri 15V gate voltajında 40A akımda 2.4V olarak belirlenmiştir. -40°C ile +175°C arasında çalışma sıcaklığı aralığına sahip olan bu IGBT, endüstriyel konverterler, motor sürücüler, enerji dönüştürme sistemleri ve güç elektronik devrelerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 185 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 483 W |
| Reverse Recovery Time (trr) | 355 ns |
| Supplier Device Package | PG-TO247-3-1 |
| Switching Energy | 4.4mJ |
| Td (on/off) @ 25°C | 30ns/290ns |
| Test Condition | 600V, 40A, 12Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
