Transistörler - IGBT - Tekil

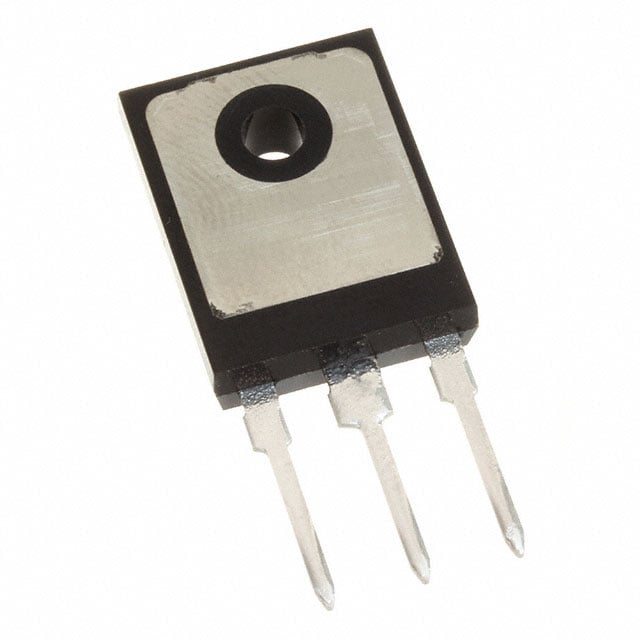

IKW30N60DTPXKSA1
IGBT 600V 53A TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKW30N60D
IKW30N60DTPXKSA1 Hakkında
IKW30N60DTPXKSA1, Infineon Technologies tarafından üretilen 600V Trench Field Stop IGBT transistörüdür. TO-247-3 paketinde sunulan bu komponent, maksimum 53A kollektör akımı (darbe durumunda 90A) ile çalışır. Vce(on) değeri 15V gate voltajında 30A'da 1.8V'dur. 200W maksimum güçle tasarlanmıştır. Düşük anahtarlama enerjisi (710µJ açılış, 420µJ kapanış) ve 76ns reverse recovery süresi özellikleriyle endüstriyel uygulamalarda, motor kontrol sistemlerinde, güç kaynakları ve ısıtma uygulamalarında kullanılır. -40°C ile 175°C çalışma sıcaklık aralığında çalışır. Artık tasarımlar için önerilmemektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 53 A |
| Current - Collector Pulsed (Icm) | 90 A |
| Gate Charge | 130 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Not For New Designs |
| Power - Max | 200 W |
| Reverse Recovery Time (trr) | 76 ns |
| Supplier Device Package | PG-TO247-3 |
| Switching Energy | 710µJ (on), 420µJ (off) |
| Td (on/off) @ 25°C | 15ns/179ns |
| Test Condition | 400V, 30A, 10.5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
