Transistörler - IGBT - Tekil

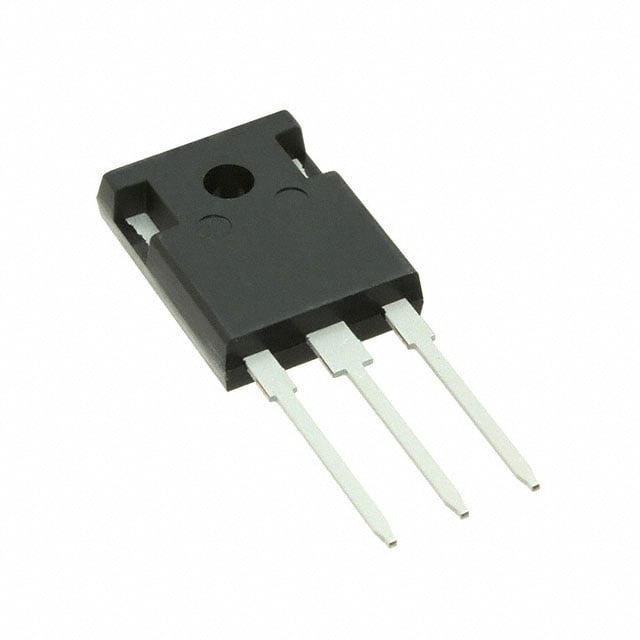

IKW15N120H3FKSA1
IGBT TRENCH/FS 1200V 30A TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKW15N120H3
IKW15N120H3FKSA1 Hakkında
IKW15N120H3FKSA1, Infineon Technologies tarafından üretilen 1200V Trench Field Stop IGBT transistörüdür. TO-247-3 paketinde sunulan bu komponent, 30A sürekli kollektör akımı ve 60A pulslu akım kapasitesine sahiptir. -40°C ile 175°C arasında çalışabilir ve maksimum 217W güç dissipe edebilir. 75nC gate charge ve 1.55mJ switching energy özellikleriyle hızlı anahtarlama uygulamalarında kullanılır. 260ns reverse recovery time ile VCE(on) değeri 15V, 15A koşullarında 2.4V olarak belirtilmiştir. Endüstriyel motor kontrolü, güç kaynakları, inverterler ve yüksek voltaj anahtarlama devreleri gibi uygulamalarda yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 75 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 217 W |
| Reverse Recovery Time (trr) | 260 ns |
| Supplier Device Package | PG-TO247-3-1 |
| Switching Energy | 1.55mJ |
| Td (on/off) @ 25°C | 21ns/260ns |
| Test Condition | 600V, 15A, 35Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
