Transistörler - IGBT - Tekil

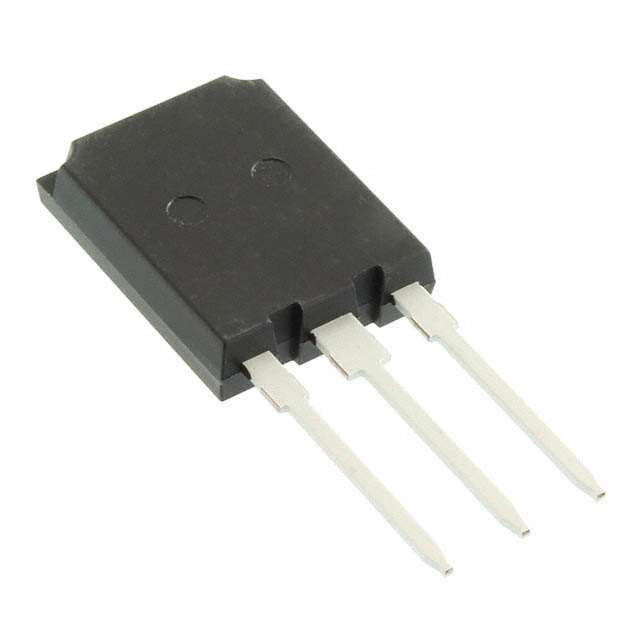

IKQ75N120CS6XKSA1
IGBT 1200V 75A TO247-3-46
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKQ75N120CS6XKSA1
IKQ75N120CS6XKSA1 Hakkında
IKQ75N120CS6XKSA1, Infineon Technologies tarafından üretilen 1200V/75A IGBT transistördür. Trench Field Stop teknolojisine dayalı bu bileşen, yüksek voltaj uygulamalarında anahtarlama işlemleri gerçekleştirmek için tasarlanmıştır. TO-247-3 paketinde sunulan transistör, 880W maksimum güç dağıtımı yapabilir. 530nC gate charge ve 34ns/300ns açılma/kapanma gecikme süreleriyle karakterize edilen bu IGBT, endüstriyel motor sürücüleri, invertörler, kaynak makinaları ve güç elektronikleri uygulamalarında kullanılır. -40°C ile 175°C arasında çalışır. Maksimum Vce(sat) değeri 15V gate voltajında 75A akımda 2.15V'tur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 150 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 530 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 880 W |
| Reverse Recovery Time (trr) | 440 ns |
| Supplier Device Package | PG-TO247-3-46 |
| Switching Energy | 5.15mJ (on), 2.95mJ (off) |
| Td (on/off) @ 25°C | 34ns/300ns |
| Test Condition | 600V, 75A, 4Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.15V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
