Transistörler - IGBT - Tekil

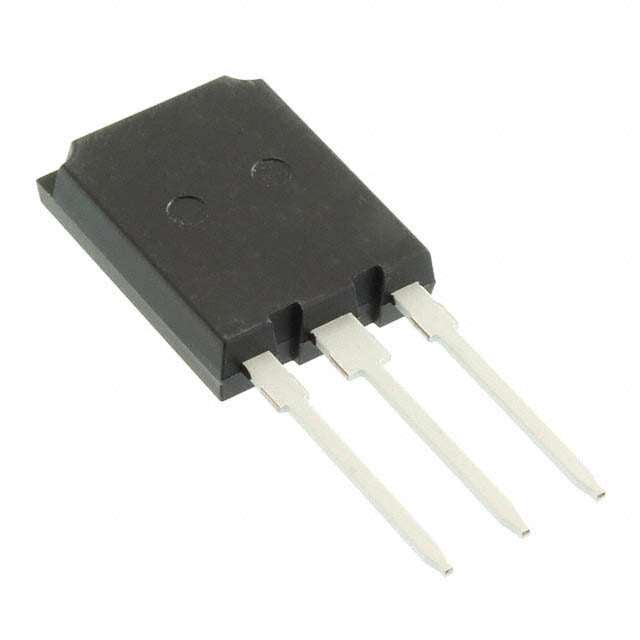

IKQ120N60TXKSA1
IGBT 600V 160A TO247-3-46
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKQ120N60T
IKQ120N60TXKSA1 Hakkında
IKQ120N60TXKSA1, Infineon Technologies tarafından üretilen 600V/160A kapasiteli Trench Field Stop IGBT transistörüdür. TO-247-3 paketinde sunulan bu bileşen, yüksek frekanslı anahtarlama uygulamalarında kullanılır. 160A sürekli akım ve 480A pulslu akım yeteneğine sahiptir. Düşük gate charge (703 nC) ile hızlı komütasyon özellikleri sunar. Vce(on) değeri 15V gate voltajında 120A akımda 2V'dir. -40°C ile 175°C arasında çalışabilir. Endüstriyel güç dönüştürücüleri, kaynak makineleri, motor kontrol ve enerji dağıtım sistemlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 160 A |
| Current - Collector Pulsed (Icm) | 480 A |
| Gate Charge | 703 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 833 W |
| Reverse Recovery Time (trr) | 241 ns |
| Supplier Device Package | PG-TO247-3-46 |
| Switching Energy | 6.2mJ (on), 5.9mJ (off) |
| Td (on/off) @ 25°C | 50ns/565ns |
| Test Condition | 400V, 120A, 3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 120A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
