Transistörler - IGBT - Tekil

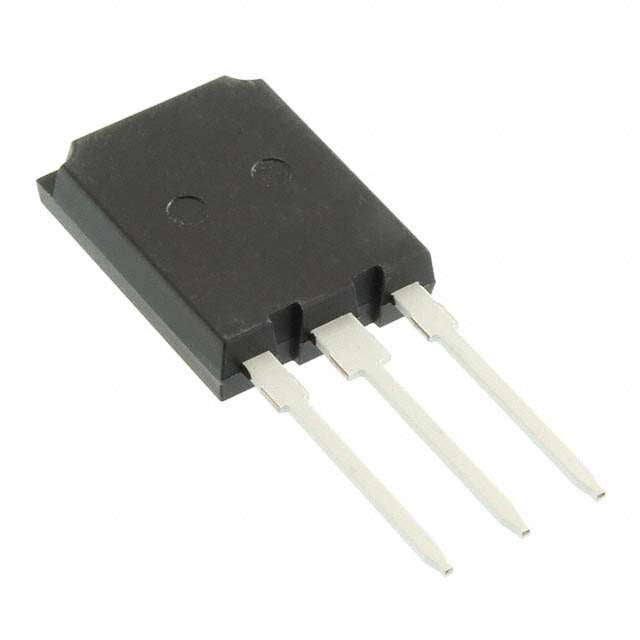

IKQ120N60TAXKSA1
IGBT TRENCH/FS 600V 160A TO247-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKQ120N60TAXKSA1
IKQ120N60TAXKSA1 Hakkında
IKQ120N60TAXKSA1, Rochester Electronics tarafından üretilen Trench Field Stop yapılı bir IGBT transistördür. 600V kollektör-emitter gerilimi ve 160A sürekli akım kapasitesi ile orta-yüksek güç uygulamalarında kullanılır. TO-247-3 paketlemesi ile through-hole montajına uygundur. Maksimum 833W güç dissipasyonu ve 280ns ters kurtarma süresi ile anahtarlama devrelerinde, endüstriyel motor kontrolü, güç dönüştürücüleri ve UPS sistemlerinde tercih edilir. -40°C ile 175°C arası çalışma sıcaklık aralığında güvenilir performans sunmaktadır. Ürün Obsolete durumda olup, yedek parça ihtiyaçları için stoktan temin edilebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 160 A |
| Current - Collector Pulsed (Icm) | 480 A |
| Gate Charge | 772 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 833 W |
| Reverse Recovery Time (trr) | 280 ns |
| Supplier Device Package | PG-TO247-3-46 |
| Switching Energy | 4.1mJ (on), 2.8mJ (off) |
| Td (on/off) @ 25°C | 33ns/310ns |
| Test Condition | 400V, 120A, 3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 120A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
