Transistörler - IGBT - Tekil

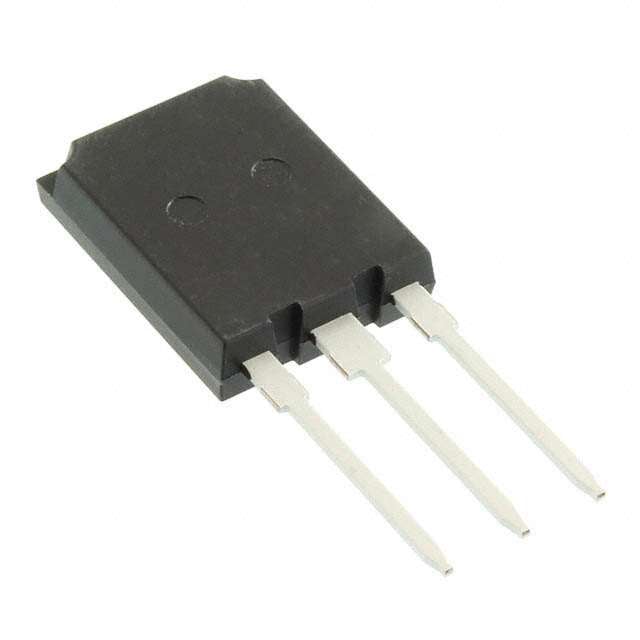

IKQ100N60TXKSA1
IGBT TRENCH/FS 600V 160A TO247-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKQ100N60T
IKQ100N60TXKSA1 Hakkında
IKQ100N60TXKSA1, Rochester Electronics tarafından üretilen 600V 160A kapasiteli Trench Field Stop IGBT transistörüdür. TO-247-3 paketinde sunulan bu bileşen, maksimum 714W güç yönetebilir ve 400A darbe akımı ile çalışabilir. -40°C ile 175°C sıcaklık aralığında kullanıma uygundur. 2V @ 15V, 100A koşullarında açma gerilimi ile hızlı anahtarlama performansı (açılış 30ns, kapanış 290ns) sunmaktadır. 230ns geri toparlanma süresi ve 610nC gate charge özelliğine sahiptir. Güç elektronikleri uygulamalarında, motor kontrol devreleri, kaynak makineleri, endüstriyel invertörler ve AC/DC dönüştürücülerde yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 160 A |
| Current - Collector Pulsed (Icm) | 400 A |
| Gate Charge | 610 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 714 W |
| Reverse Recovery Time (trr) | 230 ns |
| Supplier Device Package | PG-TO247-3-46 |
| Switching Energy | 3.1mJ (on), 2.5mJ (off) |
| Td (on/off) @ 25°C | 30ns/290ns |
| Test Condition | 400V, 100A, 3.6Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
