Transistörler - IGBT - Tekil
IKQ100N60TAXKSA1

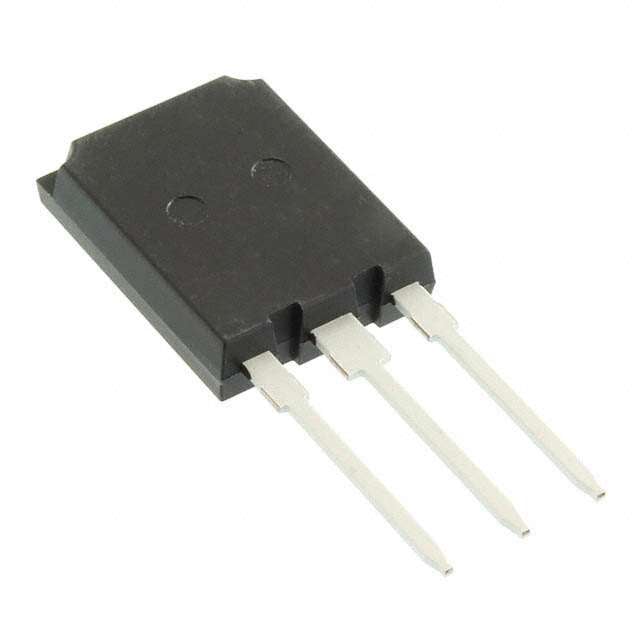

IGBT 600V TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKQ100N60TA
IKQ100N60TAXKSA1 Hakkında
IKQ100N60TAXKSA1, Infineon Technologies tarafından üretilen 600V IGBT transistördür. TO-247-3 paketinde sunulan bu komponent, maksimum 160A kolektör akımı ve 400A darbe akımı kapasitesine sahiptir. Trench Field Stop teknolojisi kullanılarak tasarlanan bu transistör, güç dönüştürme uygulamalarında, motor kontrolü sistemlerinde ve endüstriyel inverter devrelerinde yaygın olarak kullanılır. 2V (on-state) voltaj düşümü ve 3.1mJ açılış, 2.5mJ kapanış enerjisi ile verimli çalışma sağlar. 225ns ters kurtarma zamanı hızlı anahtarlama işlemlerine olanak tanır. -40°C ile +175°C arasında çalışabilir. Not For New Designs statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 160 A |
| Current - Collector Pulsed (Icm) | 400 A |
| Gate Charge | 610 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Not For New Designs |
| Power - Max | 714 W |
| Reverse Recovery Time (trr) | 225 ns |
| Supplier Device Package | PG-TO247-3-46 |
| Switching Energy | 3.1mJ (on), 2.5mJ (off) |
| Td (on/off) @ 25°C | 30ns/290ns |
| Test Condition | 400V, 100A, 3.6Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
