Transistörler - IGBT - Tekil

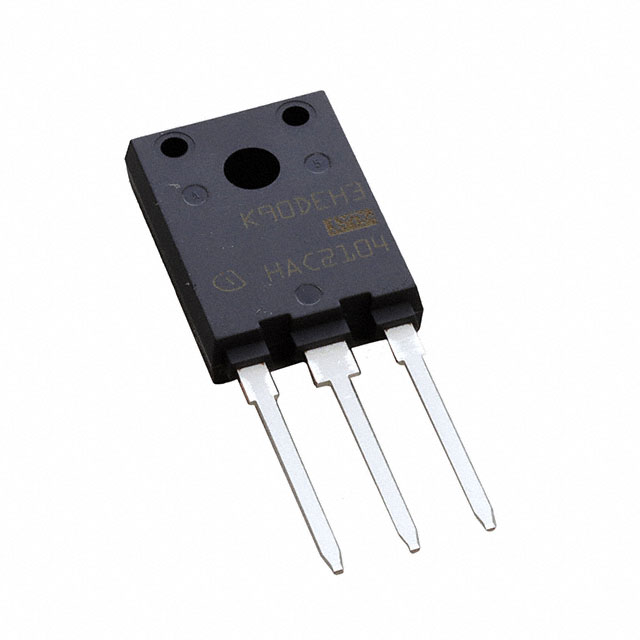

IKFW90N60EH3XKSA1
INDUSTRY 14
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKFW90N60EH3
IKFW90N60EH3XKSA1 Hakkında
Infineon Technologies IKFW90N60EH3XKSA1, Trench Field Stop teknolojisine dayalı 600V IGBT transistördür. Maksimum 77A sürekli kolektör akımı ve 300A pulsed akımı ile güç uygulamalarında kullanılır. TO-247-3 pakete sahip bu bileşen, 32ns açılış ve 210ns kapanış süreleri ile hızlı anahtarlama özelliği sağlar. 2.3V düşük VCE(on) değeri, 178W maksimum güç disipasyonu ile endüstriyel motor kontrolü, güç kaynakları, kaynak makinaları ve trafolar gibi uygulamalarda tercih edilir. -40°C ile 175°C arasında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 77 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 440 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 178 W |
| Reverse Recovery Time (trr) | 107 ns |
| Supplier Device Package | PG-TO247-3-AI |
| Switching Energy | 2.65mJ (on), 1.3mJ (off) |
| Td (on/off) @ 25°C | 32ns/210ns |
| Test Condition | 400V, 75A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
