Transistörler - IGBT - Tekil

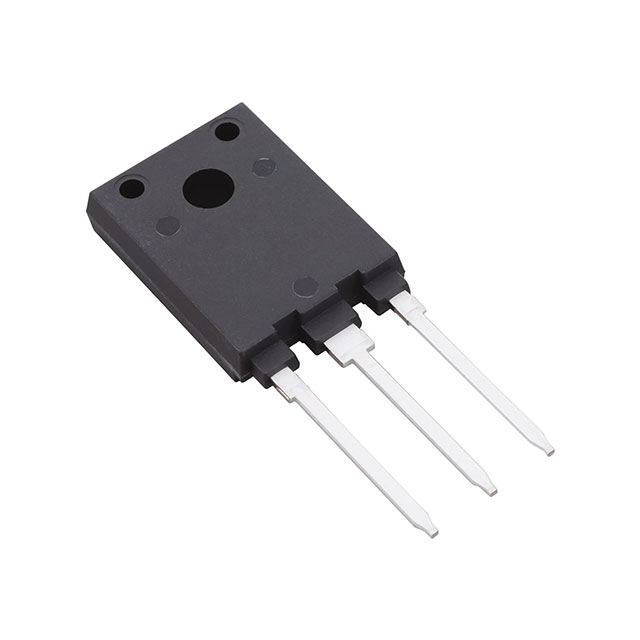

IKFW60N65ES5XKSA1
IKFW60N65ES5XKSA1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKFW60N65ES5
IKFW60N65ES5XKSA1 Hakkında
IKFW60N65ES5XKSA1, Infineon Technologies tarafından üretilen 650V Trench Field Stop IGBT transistörüdür. 77A sürekli kolektör akımı ve 200A pulslu kapasitesi ile yüksek güç uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu bileşen, 138W maksimum güç tüketimi ve 1.7V açık hal gerilimi (50A, 15V koşullarında) özellikleriyle endüstriyel sürücü devreleri, güç dönüştürücüleri ve motor kontrol uygulamalarında yaygın olarak tercih edilmektedir. 77ns reverse recovery time ve düşük switching energy değerleriyle verimli çalışma sağlar. -40°C ile +175°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 77 A |
| Current - Collector Pulsed (Icm) | 200 A |
| Gate Charge | 120 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 138 W |
| Reverse Recovery Time (trr) | 77 ns |
| Supplier Device Package | PG-HSIP247-3-2 |
| Switching Energy | 1.23mJ (on), 550µJ (off) |
| Td (on/off) @ 25°C | 20ns/127ns |
| Test Condition | 400V, 50A, 8.2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
