Transistörler - IGBT - Tekil

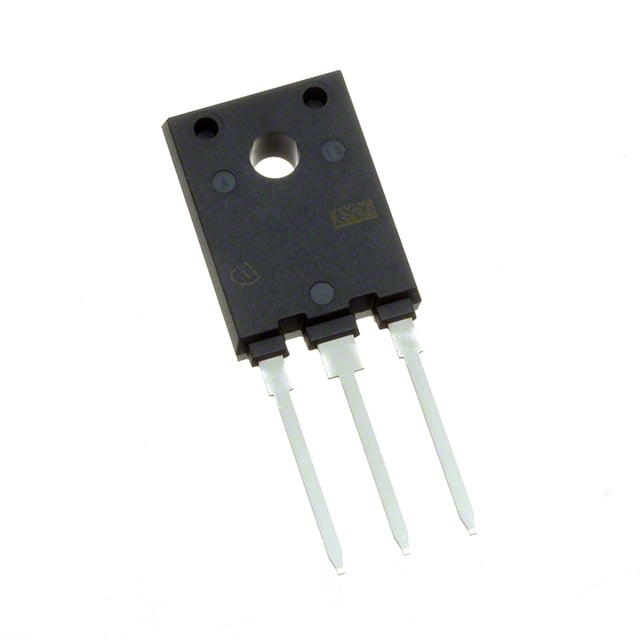

IKFW60N60DH3EXKSA1
IGBT 600V 50A TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKFW60N60DH3
IKFW60N60DH3EXKSA1 Hakkında
IKFW60N60DH3EXKSA1, Infineon Technologies tarafından üretilen 600V/50A'lık bir IGBT transistördür. Trench Field Stop teknolojisine dayanan bu bileşen, yüksek frekans anahtarlama uygulamalarında kullanılır. TO-247-3 paketinde sunulan transistör, güç kaynakları, motor kontrol devreleri, endüstriyel invertörler ve UPS sistemlerinde başta olmak üzere çeşitli güç elektronik uygulamalarında yer alır. 2.7V'luk düşük Vce(on) değeri, 68ns'lik hızlı reverse recovery time'ı ve 210nC'lik gate charge özellikleri ile etkin enerji yönetimi sağlar. -40°C ile +175°C arası çalışma sıcaklık aralığı geniş ortam koşullarında kullanım imkanı tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 53 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 210 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 141 W |
| Reverse Recovery Time (trr) | 68 ns |
| Supplier Device Package | PG-TO247-3-AI |
| Switching Energy | 1.57mJ (on), 720µJ (off) |
| Td (on/off) @ 25°C | 23ns/170ns |
| Test Condition | 400V, 50A, 7Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
