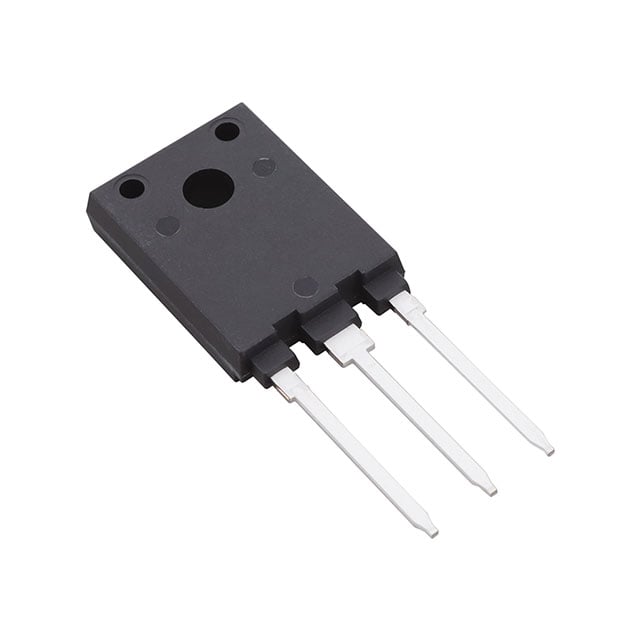

IKFW50N65EH5XKSA1
IKFW50N65EH5XKSA1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKFW50N65EH5
IKFW50N65EH5XKSA1 Hakkında
IKFW50N65EH5XKSA1, Infineon Technologies tarafından üretilen 650V Trench Field Stop IGBT transistördür. 59A maksimum collector akımı ve 160A pulsed akımı ile yüksek güç uygulamalarında kullanılır. 124W maksimum güç yeteneğine sahip olan bu transistör, switching enerji değerleri (1.2mJ açılış, 400µJ kapanış) ile konverterler, inverterler ve motor kontrol devrelerinde tercih edilir. TO-247-3 paketine sahip olan komponent, -40°C ile 175°C arasında çalışabilir ve 52ns reverse recovery time ile hızlı switching performansı sağlar. 15V gate voltajında 40A'de 2.1V Vce(on) değerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 59 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 95 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 124 W |
| Reverse Recovery Time (trr) | 52 ns |
| Supplier Device Package | PG-HSIP247-3-2 |
| Switching Energy | 1.2mJ (on), 400µJ (off) |
| Td (on/off) @ 25°C | 20ns/138ns |
| Test Condition | 400V, 40A, 15.1Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
