Transistörler - IGBT - Tekil

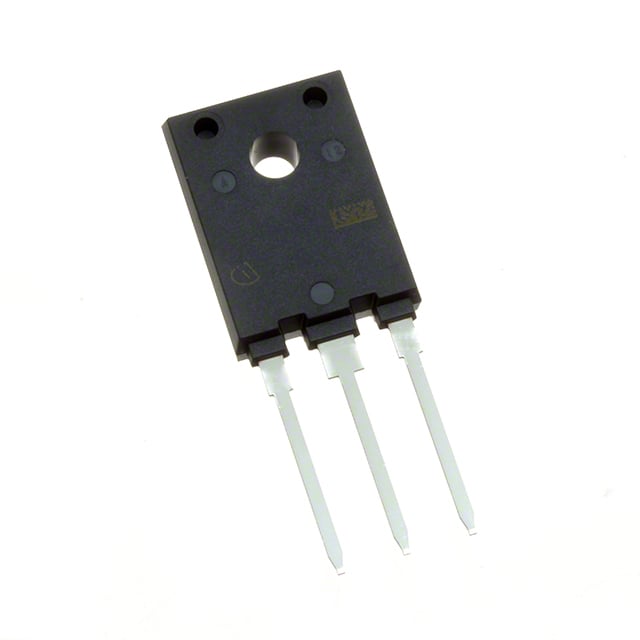

IKFW50N60DH3XKSA1
IGBT TRENCH/FS 600V 53A TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKFW50N60DH3
IKFW50N60DH3XKSA1 Hakkında
IKFW50N60DH3XKSA1, Infineon Technologies tarafından üretilen 600V Trench Field Stop IGBT transistörüdür. TO-247-3 paketinde sunulan bu komponent, maksimum 53A sürekli ve 160A darbe kollektör akımı kapasitesiyle endüstriyel uygulamalarda kullanılır. 145W maksimum güç dağıtımı ve 2.3V açık durumu gerilimi özellikleri ile inverter devreleri, motor sürücüleri, kaynak makinaları ve enerji dönüştürücü uygulamalarında tercih edilir. 25ns açılma ve 212ns kapanma hızı ile hızlı anahtarlaştırma sağlayan bu transistör, -40°C ile 175°C arasında güvenilir çalışma sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 53 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 210 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 145 W |
| Reverse Recovery Time (trr) | 64 ns |
| Supplier Device Package | PG-TO247-3-AI |
| Switching Energy | 1.22mJ (on), 610µJ (off) |
| Td (on/off) @ 25°C | 25ns/212ns |
| Test Condition | 400V, 40A, 8Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
