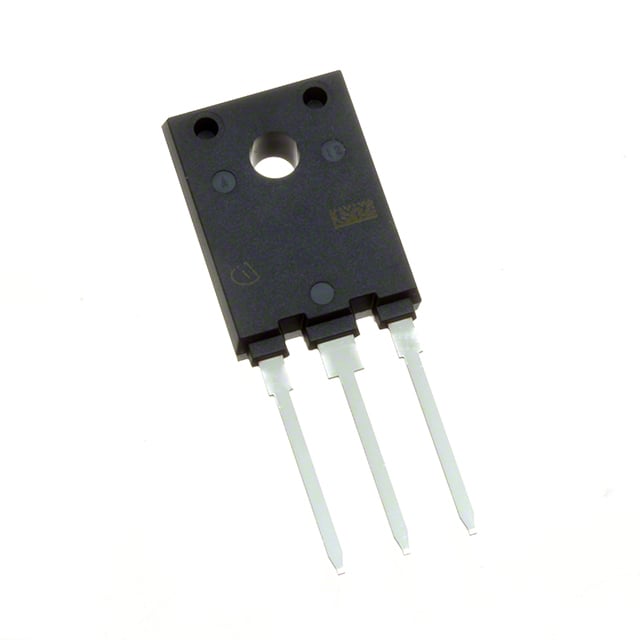

IKFW50N60DH3EXKSA1
IGBT TRENCH/FS 600V 40A TO247-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKFW50N60DH3
IKFW50N60DH3EXKSA1 Hakkında
IKFW50N60DH3EXKSA1, Rochester Electronics tarafından üretilen bir Trench Field Stop (FS) IGBT transistörüdür. 600V kolektör-emiter açılma gerilimi ile 40A sürekli akım kapasitesine sahiptir. TO-247-3 paketinde sunulan bu bileşen, güç elektronik uygulamalarında anahtarlama elemanı olarak kullanılır. 2.7V düşük kapalı durumu gerilimi (Vce(on)) ve 160nC gate charge değerleri ile verimli çalışma sağlar. Maksimum 130W gücü işleyebilir. -40°C ile +175°C arasında çalışma sıcaklığında kullanılabilen bu IGBT, 64ns geri kazanım süresi ile hızlı komütasyon özelliğine sahiptir. Invertör, çevirici, motor kontrol devreleri ve endüstriyel güç uygulamalarında yaygın olarak tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 160 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 130 W |
| Reverse Recovery Time (trr) | 64 ns |
| Supplier Device Package | PG-TO247-3-AI |
| Switching Energy | 1.28mJ (on), 560µJ (off) |
| Td (on/off) @ 25°C | 21ns/174ns |
| Test Condition | 400V, 40A, 8Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
