Transistörler - IGBT - Tekil

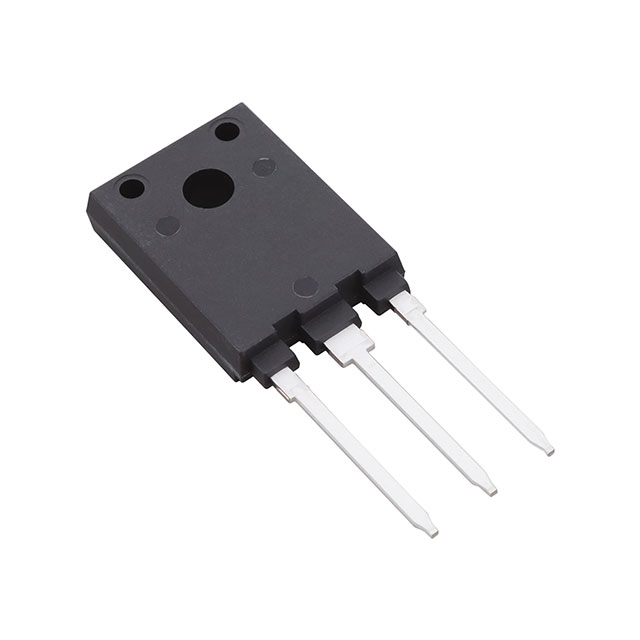

IKFW40N65ES5XKSA1
IKFW40N65ES5XKSA1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKFW40N65ES5XKSA1
IKFW40N65ES5XKSA1 Hakkında
IKFW40N65ES5XKSA1, Infineon Technologies tarafından üretilen 650V Trench Field Stop IGBT transistörüdür. TO-247-3 paketinde sunulan bu bileşen, maksimum 60A kolektör akımı ve 120A nabız akımı kapasitesine sahiptir. 106W maksimum güç dağıtımı ile güç elektronik uygulamalarında kullanılır. -40°C ile 175°C arasında çalışabilen bu transistör, şebeke destekli sistemlerde, inverter devrelerinde, kaynak makinelerinde ve endüstriyel motor kontrol uygulamalarında yaygın olarak tercih edilir. 70nC gate charge ve 75ns reverse recovery time ile hızlı anahtarlama özelliği sunar. Vce(on) değeri 15V, 30A koşullarında 1.7V olup düşük iletim kaybı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 60 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 70 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 106 W |
| Reverse Recovery Time (trr) | 75 ns |
| Supplier Device Package | PG-HSIP247-3-2 |
| Switching Energy | 560µJ (on), 320µJ (off) |
| Td (on/off) @ 25°C | 17ns/124ns |
| Test Condition | 400V, 30A, 13Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.7V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
