Transistörler - IGBT - Tekil

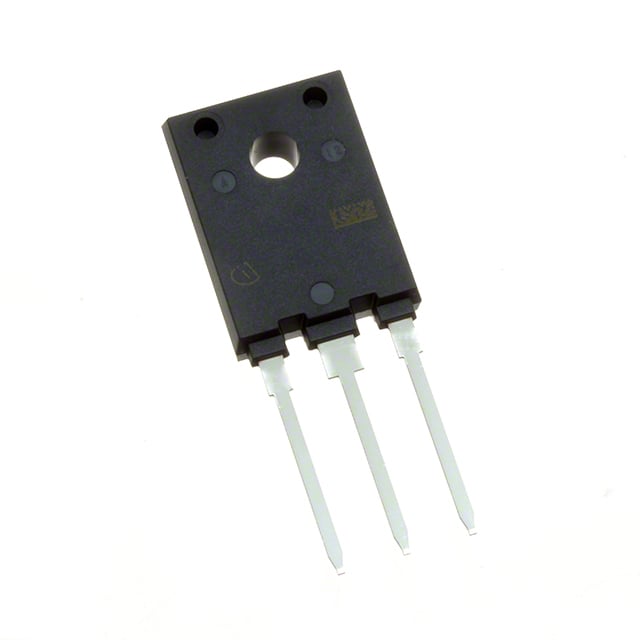

IKFW40N60DH3EXKSA1
IGBT TRENCH/FS 600V 34A TO247-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IKFW40N60DH3
IKFW40N60DH3EXKSA1 Hakkında
IKFW40N60DH3EXKSA1, Rochester Electronics tarafından üretilen 600V Trench Field Stop IGBT transistördür. 34A sürekli collector akımı ve 90A pulsed akım kapasitesine sahip bu bileşen, güç anahtarlama uygulamalarında kullanılır. TO-247-3 paketinde sunulan transistör, 107 nC gate charge ve 2.7V Vce(on) değerleriyle endüstriyel sürücü, UPS sistemleri, kaynak makineleri ve motor kontrol uygulamalarında tercih edilir. -40°C ile 175°C arasında çalışma sıcaklığına sahip bileşen, 72 ns reverse recovery time ile hızlı anahtarlama performansı sağlar. Maximum 111W güç dissipasyonu kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 34 A |
| Current - Collector Pulsed (Icm) | 90 A |
| Gate Charge | 107 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 111 W |
| Reverse Recovery Time (trr) | 72 ns |
| Supplier Device Package | PG-TO247-3-AI |
| Switching Energy | 870µJ (on), 360µJ (off) |
| Td (on/off) @ 25°C | 18ns/144ns |
| Test Condition | 400V, 30A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
