Transistörler - IGBT - Tekil

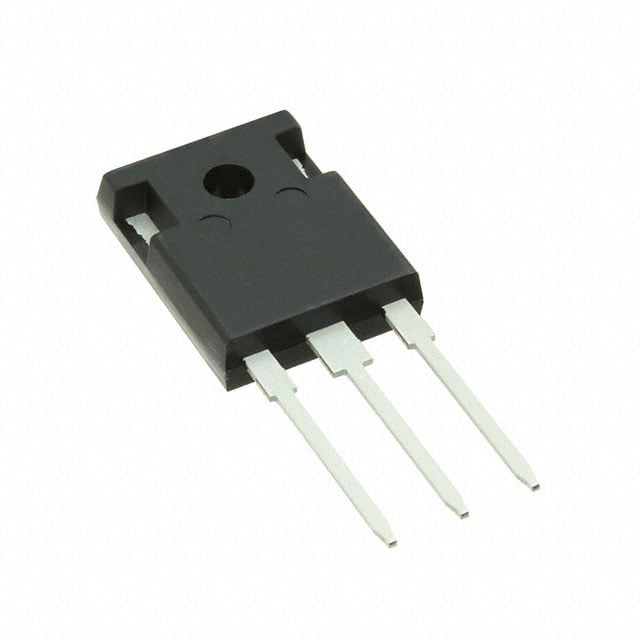

IHW20T120FKSA1
IGBT 1200V 40A 178W TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IHW20T120
IHW20T120FKSA1 Hakkında
IHW20T120FKSA1, Infineon Technologies tarafından üretilen 1200V Trench Field Stop tipi IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, 40A sürekli kolektör akımı ve 60A darbe kolektör akımı kapasitesine sahiptir. Maksimum 178W güç yayılabilme özelliği ile düşük Vce(on) değerleri (2.2V @ 15V, 20A) sayesinde enerji verimliliği sağlar. 50ns turn-on ve 560ns turn-off gecikme süreleri ile hızlı anahtarlama performansı gösterir. -40°C ile +150°C arasında çalışabilen bu IGBT, endüstriyel güç elektronikleri uygulamalarında, motor kontrol sistemlerinde, AC/DC dönüştürücülerde ve solar inverter sistemlerinde kullanılır. 140ns reverse recovery time ile düşük enerji kaybı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 40 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 120 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 178 W |
| Reverse Recovery Time (trr) | 140 ns |
| Supplier Device Package | PG-TO247-3-1 |
| Switching Energy | 1.8mJ (on), 1.5mJ (off) |
| Td (on/off) @ 25°C | 50ns/560ns |
| Test Condition | 600V, 20A, 28Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 20A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
