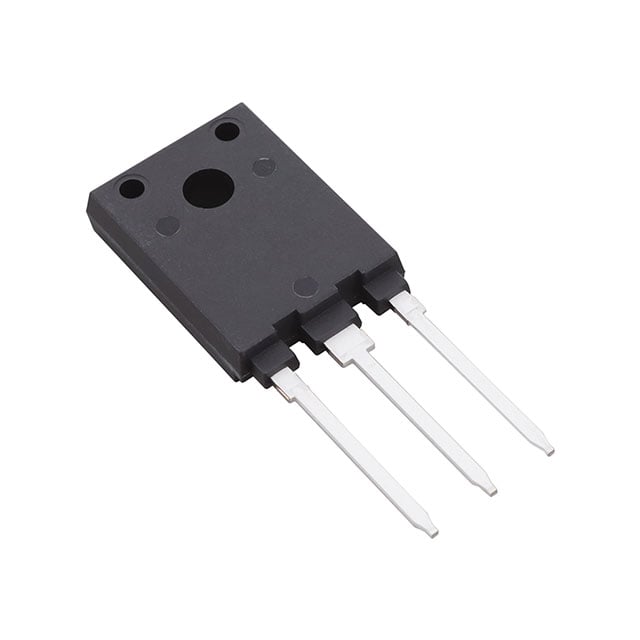

IHFW40N65R5SXKSA1
IHFW40N65R5SXKSA1
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IHFW40N65R5
IHFW40N65R5SXKSA1 Hakkında
IHFW40N65R5SXKSA1, Infineon Technologies tarafından üretilen 650V Trench Field Stop IGBT transistörüdür. 61A sürekli collector akımı ve 120A darbe akımı kapasitesi ile tasarlanmıştır. TO-247-3 paketinde sunulan bu bileşen, 108W maksimum güç dissipasyonuna sahiptir. 2V Vce(on) değeri ile düşük iletim kaybı sağlar. 142nC gate charge ve 363ns turn-off delay ile hızlı anahtarlama performansı gösterir. -40°C ile 175°C arasında çalışabilen bu IGBT, endüstriyel sürücü devreleri, motor kontrol uygulamaları, enerji dönüştürücüler ve güç kaynakları gibi yüksek frekanslı switching uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 61 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 142 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 108 W |
| Reverse Recovery Time (trr) | 103 ns |
| Supplier Device Package | PG-HSIP247-3-2 |
| Switching Energy | 1.52mJ (on), 700µJ (off) |
| Td (on/off) @ 25°C | 44ns/363ns |
| Test Condition | 400V, 40A, 23.1Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
