Transistörler - IGBT - Tekil

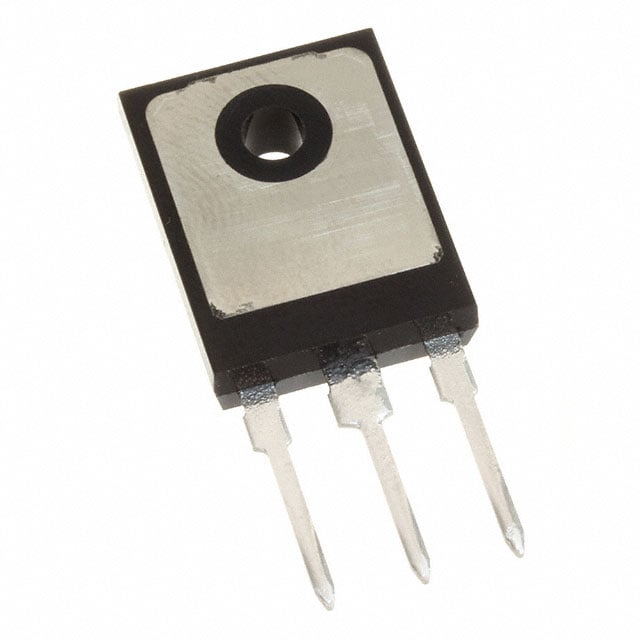

IGW50N60TPXKSA1
IGBT TRENCH/FS 600V 80A TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IGW50N60TPXK
IGW50N60TPXKSA1 Hakkında
IGW50N60TPXKSA1, Infineon Technologies tarafından üretilen 600V/80A Trench Field Stop IGBT transistördür. TO-247-3 paket tipi ile Through Hole montajına uygun olan bu bileşen, yüksek güç uygulamalarında anahtar görevi görmektedir. 1.8V kolektör-emitör ileri voltajı ve 249nC gate charge değeriyle dikkatli bir tasarım yönetimi gerektirmektedir. Maksimum güç yayılımı 319.2W olup, -40°C ile +175°C sıcaklık aralığında çalışabilmektedir. Pulsed akım 150A'ya kadar çıkabilir. Switching energy değerleri (1.53mJ on, 850µJ off) ve 20ns/215ns on/off gecikmesiyle endüstriyel dönüştürücü, motor sürücüsü ve güç kaynağı tasarımlarında yaygın olarak kullanılmaktadır. Parça üretimi durdurulmuştur; yeni tasarımlar için güncel alternatifler incelenmelidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 249 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Not For New Designs |
| Power - Max | 319.2 W |
| Supplier Device Package | PG-TO247-3 |
| Switching Energy | 1.53mJ (on), 850µJ (off) |
| Td (on/off) @ 25°C | 20ns/215ns |
| Test Condition | 400V, 50A, 7Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.8V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
