Transistörler - IGBT - Tekil

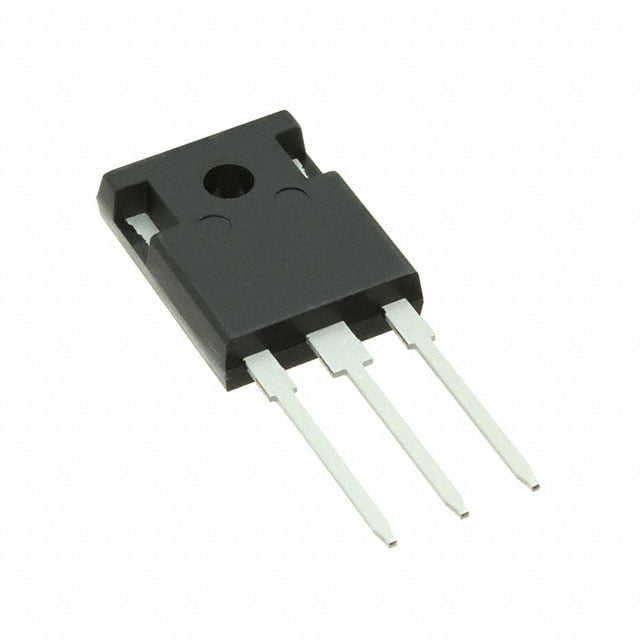

IGW40T120FKSA1
IGBT 1200V 75A TO247-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IGW40T120
IGW40T120FKSA1 Hakkında
IGW40T120FKSA1, Rochester Electronics tarafından üretilen 1200V 75A kapasiteli NPT Trench Field Stop tipi IGBT transistördür. TO-247-3 paketinde sunulan bu bileşen, 270W maksimum güç dağıtabilir ve -40°C ile +150°C arasında çalışabilir. 2.3V Vce(on) değeri ile düşük iletim kaybı sağlar. Maksimum 105A pulslu akım yeteneği ve 203nC gate charge değeri ile hızlı anahtarlama özellikleri sunar. Endüstriyel sürücü uygulamaları, güç dönüştürücüler, inverter devreleri ve motor kontrol sistemlerinde yaygın olarak kullanılır. 48ns açılış ve 480ns kapanış süreleri sayesinde yüksek frekans anahtarlamaya uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Pulsed (Icm) | 105 A |
| Gate Charge | 203 nC |
| IGBT Type | NPT, Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 270 W |
| Supplier Device Package | PG-TO247-3-1 |
| Switching Energy | 6.5mJ |
| Td (on/off) @ 25°C | 48ns/480ns |
| Test Condition | 600V, 40A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.3V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
