Transistörler - IGBT - Tekil

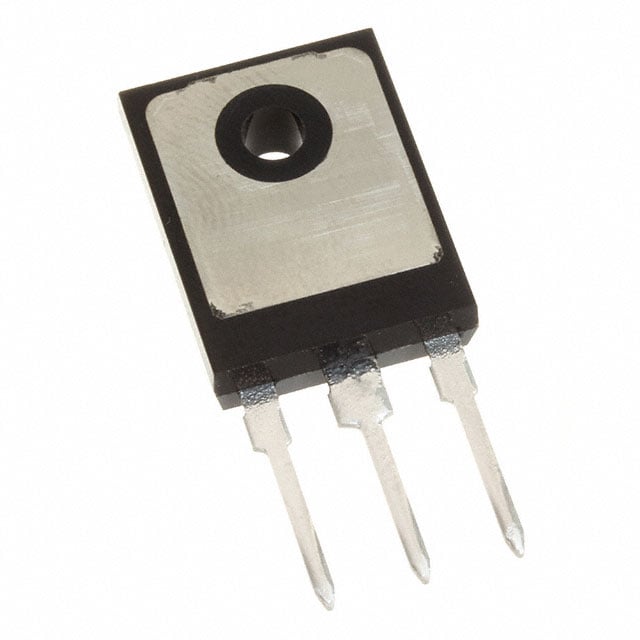

IGW40N65F5AXKSA1
IGBT 650V TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IGW40N65F5AXKSA1
IGW40N65F5AXKSA1 Hakkında
Infineon Technologies tarafından üretilen IGW40N65F5AXKSA1, 650V Trench IGBT transistörüdür. TO-247-3 paket tipi ile sağlanan bu bileşen, maksimum 74A (pulslu 120A) collector akımı ve 250W güç dissipasyonu kapasitesine sahiptir. Vce(on) değeri 2.1V (15V gate voltajında, 40A'de) olup, düşük açılış ve kapanış gecikmesi (sırasıyla 19ns ve 165ns) sunmaktadır. 95nC gate charge ile hızlı anahtarlama işlemlerine uygun tasarlanmıştır. Switching energy değerleri on için 350µJ, off için 100µJ'dür. -40°C ile +175°C arasında çalışan bu IGBT, endüstriyel güç dönüştürme uygulamaları, inverter devreleri ve motor sürücülerinde yaygın olarak kullanılır. Bileşen şu anda üretim dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 74 A |
| Current - Collector Pulsed (Icm) | 120 A |
| Gate Charge | 95 nC |
| IGBT Type | Trench |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Obsolete |
| Power - Max | 250 W |
| Supplier Device Package | PG-TO247-3 |
| Switching Energy | 350µJ (on), 100µJ (off) |
| Td (on/off) @ 25°C | 19ns/165ns |
| Test Condition | 400V, 20A, 15Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 650 V |
