Transistörler - IGBT - Tekil

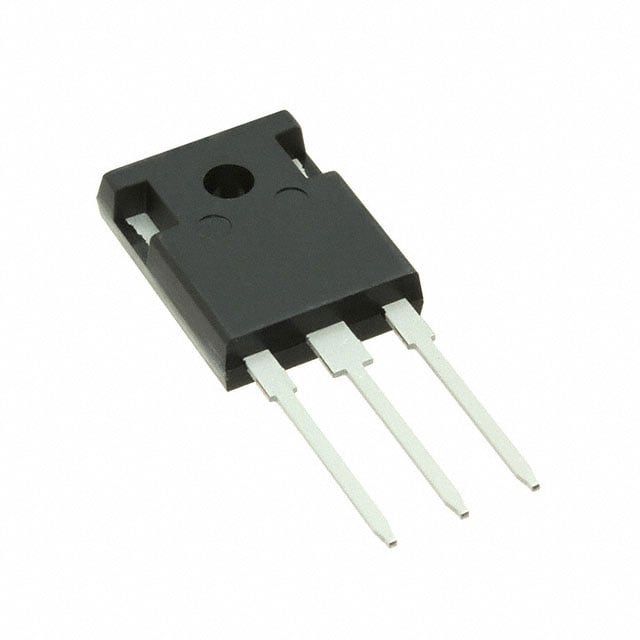

IGW40N60H3FKSA1
IGBT 600V 80A 306W TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IGW40N60H3
IGW40N60H3FKSA1 Hakkında
IGW40N60H3FKSA1, Infineon Technologies tarafından üretilen 600V Trench Field Stop IGBT transistördür. 80A sürekli kollektör akımı ve 160A darbe akımı kapasitesine sahiptir. TO-247-3 paket tipi ile through-hole montajına uygundur. Maksimum 306W gücünde çalışabilen bu transistör, anahtarlama uygulamalarında, DC-DC dönüştürücülerinde, motor kontrol devrelerinde ve güç elektronikleri sistemlerinde kullanılır. 2.4V VCE(on) değeri ile düşük iletim kaybı sağlar. -40°C ile 175°C arasında çalışır. 19ns açılış ve 197ns kapanış sürelerine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 223 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 306 W |
| Supplier Device Package | PG-TO247-3-1 |
| Switching Energy | 1.68mJ |
| Td (on/off) @ 25°C | 19ns/197ns |
| Test Condition | 400V, 40A, 7.9Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
