Transistörler - IGBT - Tekil

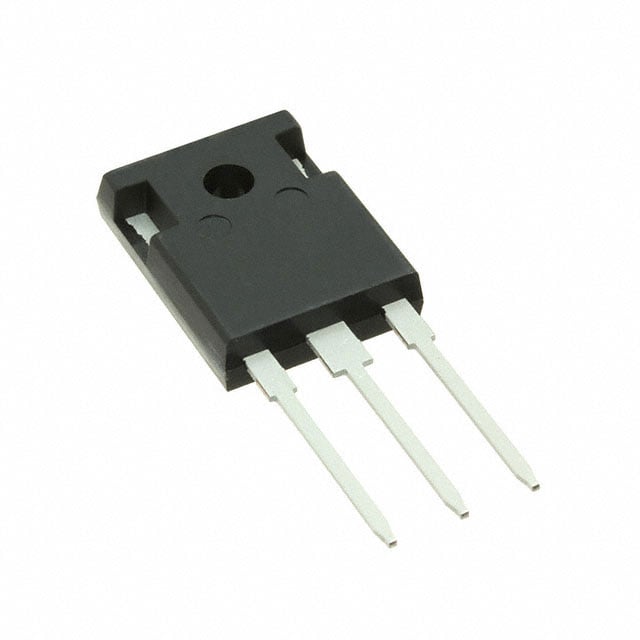

IGW40N120H3FKSA1
IGBT 1200V 80A 483W TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IGW40N120H3
IGW40N120H3FKSA1 Hakkında
IGW40N120H3FKSA1, Infineon Technologies tarafından üretilen 1200V Trench Field Stop tipi IGBT transistördür. 80A sürekli kolektör akımı ve 160A pulsed akımı ile yüksek güç uygulamalarında kullanılır. 483W maksimum güç dağıtım kapasitesine sahiptir. TO-247-3 paketinde sunulan bu komponent, 30ns açılış ve 290ns kapanış süresi ile güç dönüştürme devreleri, inverterler, motor kontrol sistemleri, kaynak cihazları ve endüstriyel uygulamalarda geniş kullanım alanı bulur. -40°C ile +175°C arasında çalışabilen bu transistör, 15V kapı gerilimi ile 2.4V Vce(on) düşümü sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 185 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 483 W |
| Supplier Device Package | PG-TO247-3-1 |
| Switching Energy | 3.16mJ |
| Td (on/off) @ 25°C | 30ns/290ns |
| Test Condition | 600V, 40A, 12Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
