IGW25N120H3FKSA1

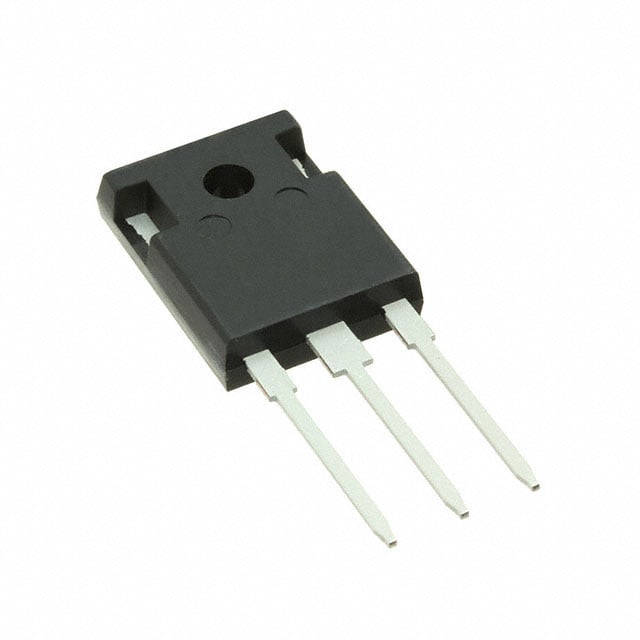

IGW25N120H3 - 1200V, 25A IGBT DI
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IGW25N120H3
IGW25N120H3FKSA1 Hakkında
IGW25N120H3FKSA1, Rochester Electronics tarafından üretilen 1200V, 25A kapasitesine sahip bir Trench Field Stop IGBT transistördür. TO-247-3 paketinde sunulan bu komponent, yüksek voltajlı güç elektronik uygulamalarında anahtarlama elemanı olarak kullanılır. 50A maksimum kolektör akımı, 100A darbe akımı ve 115nC gate charge ile şarj kontrollü anahtarlamalar sağlar. 326W maksimum güç dağıtım kapasitesi, geniş çalışma sıcaklık aralığı (-40°C ~ 175°C) ve düşük Vce(on) değeri (2.4V @ 15V, 25A) ile endüstriyel invertör, konverter ve motor sürücü uygulamalarında tercih edilir. 27ns açılış ve 277ns kapanış gecikmesi ile hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 50 A |
| Part Status | Active |
| Current - Collector Pulsed (Icm) | 100 A |
| Gate Charge | 115 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Power - Max | 326 W |
| Supplier Device Package | PG-TO247-3-1 |
| Switching Energy | 2.65mJ |
| Td (on/off) @ 25°C | 27ns/277ns |
| Test Condition | 600V, 25A, 23Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
