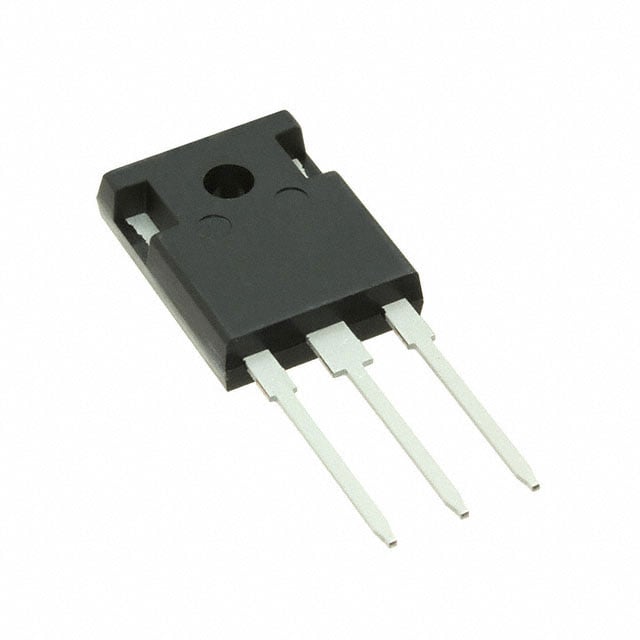

IGW15N120H3FKSA1
IGBT 1200V 30A 217W TO247-3
- Üretici
- Infineon Technologies
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- IGW15N120H3
IGW15N120H3FKSA1 Hakkında
IGW15N120H3FKSA1, Infineon Technologies tarafından üretilen 1200V Trench Field Stop IGBT transistörüdür. 30A nominal ve 60A darbe kollektör akımı kapasitesiyle tasarlanmıştır. TO-247-3 paketlemesiyle Through Hole montajını destekler. 217W maksimum güç dağıtımı ve 2.4V düşük gate-emitter gerilimi ile yüksek frekans anahtarlama uygulamalarında kullanılır. Endüstriyel dönüştürücüler, güç kaynakları, motor kontrol devreleri ve UPS sistemlerinde tercih edilmektedir. -40°C ile 175°C arasında güvenli çalışma sağlar. 75nC gate charge ve 21ns/260ns açılış-kapanış süreleri ile hızlı anahtarlama karakteristiği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 30 A |
| Current - Collector Pulsed (Icm) | 60 A |
| Gate Charge | 75 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 217 W |
| Supplier Device Package | PG-TO247-3-1 |
| Switching Energy | 1.55mJ |
| Td (on/off) @ 25°C | 21ns/260ns |
| Test Condition | 600V, 15A, 35Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.4V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
